Apakah yang Perlu Anda Sahkan Sebelum Menggunakan Paparan MIPI 3.5-Inci 640 × 480?

Sebelum meluluskan aSkrin Mendatar 3.5 inci 640x480 Antara Muka MIPI, sahkan lima perkara: resolusi dan orientasi aktif sebenar, keperluan MIPI papan hos anda, pinout 30-pin, lukisan mekanikal dan pengamulaan dan dokumentasi optik pembekal. HJ3450-02 HONGJIA mungkin sesuai dengan produk industri, pegang tangan, rumah pintar, kecantikan dan pengguna yang padat, tetapi satu spesifikasi yang tidak dapat diselesaikan boleh mencipta reka bentuk semula yang mahal.

Sahkan dahulu sama ada HJ3450-02 ialah paparan mendatar 640 × 480 atau modul potret 480 × 800

Jawapan pertama tidak diselesaikan sepenuhnya oleh maklumat yang diterbitkan: penerangan produk mengenal pasti HJ3450-02 sebagai paparan mendatar 640 × 480, manakala jadual spesifikasi secara berasingan menyenaraikan 480(RGB) × 800. Anggap percanggahan itu sebagai soalan kejuruteraan, bukan butiran pemformatan.

Selesaikan konflik spesifikasi sebelum pensampelan

Minta HONGJIA mengesahkan resolusi matriks aktif, susunan piksel, orientasi imbasan asli, arah tontonan dan semakan tepat modul yang dipetik. Minta lembaran data semasa dan foto atau lukisan yang mengenal pasti kawasan aktif. Jangan membuat kesimpulan orientasi dari dimensi luar atau dari lokasi penyambung.

Modul 640 × 480 dan modul 480 × 800 boleh memerlukan aset UI yang berbeza, andaian framebuffer, arahan permulaan dan reka letak kepungan. Jika paparan secara fizikal mendatar tetapi data panel dikonfigurasikan untuk pengimbasan potret, pasukan perisian anda mungkin memerlukan sokongan putaran. Itu boleh menjejaskan masa but, penggunaan memori, koordinat sentuhan dan komposisi imej.

Padankan orientasi yang disahkan dengan UI produk dan lampiran

Untuk penguji pegang tangan atau antara muka kawalan industri, ruang mendatar mungkin sesuai dengan graf arah aliran, label ukuran dan kawalan dua lajur. Panel potret mungkin lebih baik untuk senarai atau aliran kerja yang disusun secara menegak. Sahkan pilihan terhadap bukaan bezel, kawasan aktif, arah tontonan, keluar kabel dan ciri pelekap sebelum reka bentuk perindustrian anda dibekukan.

GunakanHJ3450-02 halaman produksebagai titik permulaan, kemudian dapatkan lukisan terkawal untuk semakan yang anda sebutkan.

Perkara yang ditawarkan oleh modul HONGJIA untuk antara muka terbenam padat

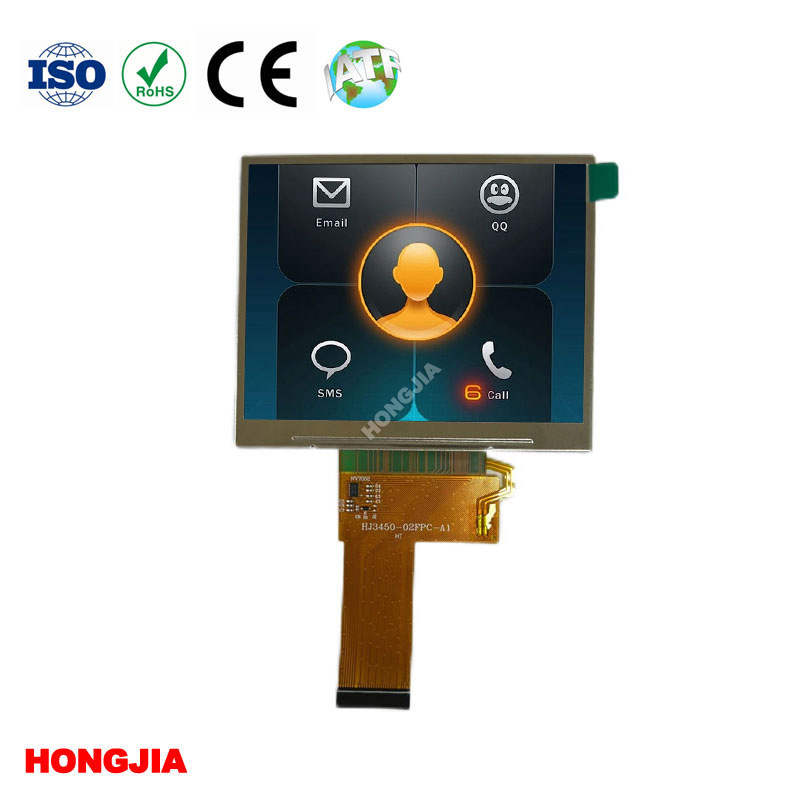

HJ3450-02 digambarkan sebagai modul TFT LCD transmissive IPS 3.5-inci dengan IC pemacu NV3051F, antara muka MIPI dan sambungan 30-pin. Garis besar yang disenaraikan ialah 76.2 × 63.2 × 3.5 mm, dan julat suhu operasi yang dinyatakan ialah -20°C hingga 70°C. Kecerahan disenaraikan sebagai boleh dipilih sehingga 500 cd/m², jadi sahkan tong kecerahan yang tepat daripada menganggap setiap sampel menggunakan nilai maksimum.

IPS boleh membantu mengekalkan warna dan kontras yang lebih konsisten apabila pengendali melihat skrin dari serenjang. Ia tidak menghilangkan keperluan untuk memeriksa sudut tontonan sebenar, kontras, pantulan kanta penutup dan kebolehbacaan di bawah keadaan pencahayaan produk anda. "Transmissive" juga penting: modul ini bertujuan untuk dilihat dengan pencahayaan lampu latar, bukan sebagai panel transflective yang boleh dibaca cahaya matahari.

Saiz modul dan sambungan MIPI menjadikannya calon untuk sistem terbenam padat, termasuk instrumen ujian pegang tangan, peralatan industri, peralatan berkaitan perubatan, peranti kecantikan, produk rumah pintar, perkakasan POS dan elektronik pengguna. Kesesuaian masih bergantung pada pemproses hos anda, tindanan optik, kepungan dan sasaran persekitaran.

Bolehkah papan hos anda memacu sambungan MIPI 30-pin?

Hanya jika hos menyokong keperluan elektrik dan perisian MIPI-DSI tepat panel. Penyambung 30-pin menerangkan antara muka fizikal; ia tidak, dengan sendirinya, memberitahu anda kiraan lorong, kelajuan lorong, format piksel, urutan arahan, rel kuasa atau kaedah kawalan lampu latar.

Sahkan kiraan lorong MIPI, pemasaan, arahan permulaan, pinout dan orientasi penyambung

Sebelum susun atur, minta definisi pin lengkap dan sahkan:

• kiraan lorong data MIPI, gelagat jam dan kadar data yang diperlukan
• Format piksel yang disokong, susunan warna dan mod video atau arahan
• Keperluan pemasaan mendatar dan menegak
• Tetapkan semula, siap sedia, jujukan kuasa dan tutup
• Bekalan panel, voltan I/O, input lampu latar dan julat arus lampu latar
• Bahagian sesentuh FPC, orientasi penyambung, had panjang kabel dan penomboran pin
• Perintah permulaan NV3051F dan sebarang tetapan daftar yang diperlukan

Kegagalan medan biasa adalah mudah: FPC dicerminkan, garis tetapan semula dibiarkan terapung, hos menggunakan susunan warna yang salah, atau paparan menyala tanpa menerima data bingkai yang sah. Skrin putih biasanya tidak membuktikan keserasian MIPI. Ia mungkin hanya membuktikan bahawa lampu latar dan kuasa panel hadir.

Minta jurutera perisian tegar anda menguji sampel dengan keluarga pemproses, jambatan, penyambung dan jujukan kuasa yang sama yang dirancang untuk pengeluaran. Jika papan anda menggunakan pelaksanaan MIPI yang berbeza, tanya HONGJIA sama ada FPC tersuai atau konfigurasi permulaan boleh dilakukan dan apakah perubahan yang kekal dalam reka bentuk modul standard.

Dokumen manakah yang diperlukan untuk beralih daripada sampel paparan kepada kelulusan reka bentuk?

Sampel berguna untuk menyemak kualiti dan kesesuaian imej. Ia bukan kelulusan reka bentuk. Minta set dokumen yang membolehkan perkakasan, perisian tegar, mekanikal dan pasukan pembelian menyemak semakan yang sama.

• Lembaran data produk semasa dengan resolusi dan orientasi yang disahkan
• Lukisan mekanikal menunjukkan garis besar, kawasan aktif, kawasan tontonan, ketebalan, butiran pelekap dan kedudukan FPC
• Spesifikasi elektrik meliputi pinout penyambung, kuasa, lampu latar dan keadaan antara muka
• Kod permulaan atau urutan arahan untuk IC pemacu NV3051F
• Data optik untuk kecerahan, kontras, arah tontonan dan keseragaman jika tersedia
• Had suhu operasi dan penyimpanan, serta kriteria pemeriksaan untuk kecacatan paparan
• Pengenalpastian sampel dikawal semakan dan sebarang perbezaan yang diketahui antara versi sampel dan pengeluaran

Jika sentuhan adalah sebahagian daripada produk, layan panel sentuh, kanta penutup, pelekat dan FPC sebagai semakan berasingan. Paparan yang sesuai sebelum ikatan mungkin tidak muat selepas tindanan optik akhir ditentukan.

Di manakah paparan IPS mendatar 3.5 inci sesuai—dan di manakah ia mungkin tidak sesuai?

Paparan TFT MIPI 3.5-inci ini adalah calon yang bijak apabila anda memerlukan antara muka warna padat, susun atur mendatar dan sambungan terbenam standard. Ia patut dipertimbangkan awal untuk instrumen pegang tangan, kawalan industri, peralatan kecantikan, antara muka rumah pintar dan produk lain yang mempunyai kelantangan kandang.

Ia mungkin tidak sesuai jika produk anda memerlukan kebolehbacaan cahaya matahari tanpa reka bentuk optik yang diuji, operasi di bawah -20°C atau melebihi 70°C, panel transflective, kecerahan tinggi yang luar biasa atau pengalaman pengguna potret sahaja. Keperluan tersebut hendaklah dinyatakan sebelum memetik. HONGJIA juga menawarkan kategori paparan lain, termasuk produk suhu lebar dan transflective, tetapi jangan menganggap HJ3450-02 menyediakan ciri tersebut.

Satu lagi had praktikal ialah perisian. Jika tindanan grafik anda tidak dapat memutar atau menangani panel dalam orientasi yang diperlukan, menukar paparan lewat dalam pembangunan mungkin memaksa papan atau reka bentuk semula UI. Sahkan keputusan itu semasa sampel masih dinilai.

Apakah yang perlu diminta oleh pasukan reka bentuk A.S. daripada HONGJIA sebelum mengeluarkan RFQ?

Hantar keperluan terkawal, bukan hanya pautan produk. Nyatakan peleraian sasaran yang disahkan, orientasi, kawasan aktif, had kepungan, julat suhu, sasaran kecerahan, pemproses hos atau jambatan, keperluan MIPI dan permintaan tahunan yang dimaksudkan. Minta HONGJIA menandakan setiap item sebagai standard, boleh dikonfigurasikan atau tersuai.

Minta sampel, pilihan FPC dan sentuhan, had penyesuaian dan bukti kesinambungan pengeluaran

Minta sampel daripada konfigurasi pengeluaran yang dicadangkan, termasuk FPC yang dimaksudkan, penyambung, persediaan lampu latar dan pilihan sentuhan jika berkenaan. Sahkan sama ada HONGJIA boleh menyesuaikan FPC, penetapan pin, kanta penutup, panel sentuh, kecerahan atau tetapan permulaan—dan tanya apakah pesanan minimum, perkakas, masa utama dan kerja pengesahan yang diperlukan oleh setiap perubahan.

Untuk keputusan pengeluaran, minta bukti kesinambungan bekalan: semakan modul yang dirancang, kedudukan penyumberan IC pemandu, amalan pemberitahuan perubahan, proses pemeriksaan kualiti dan sokongan yang tersedia daripada kilang atau pasukan FAE. Jangan minta pensijilan atau laporan ujian sebagai formaliti; kenal pasti piawaian yang sebenarnya diperlukan oleh produk siap anda dan minta dokumentasi yang berkaitan.

Gunakan HONGJIAMaklumat paparan MIPI mendatar 3.5 inciuntuk memulakan perbincangan teknikal, kemudian jadikan RFQ bersyarat untuk menyelesaikan konflik 640 × 480 berbanding 480 × 800. Langkah seterusnya yang betul ialah semakan sampel yang didokumenkan—bukan pesanan pembelian berdasarkan jadual yang tidak jelas.
