Apakah Keperluan Antara Muka untuk Paparan IPS 3.1-Inci 480x800?

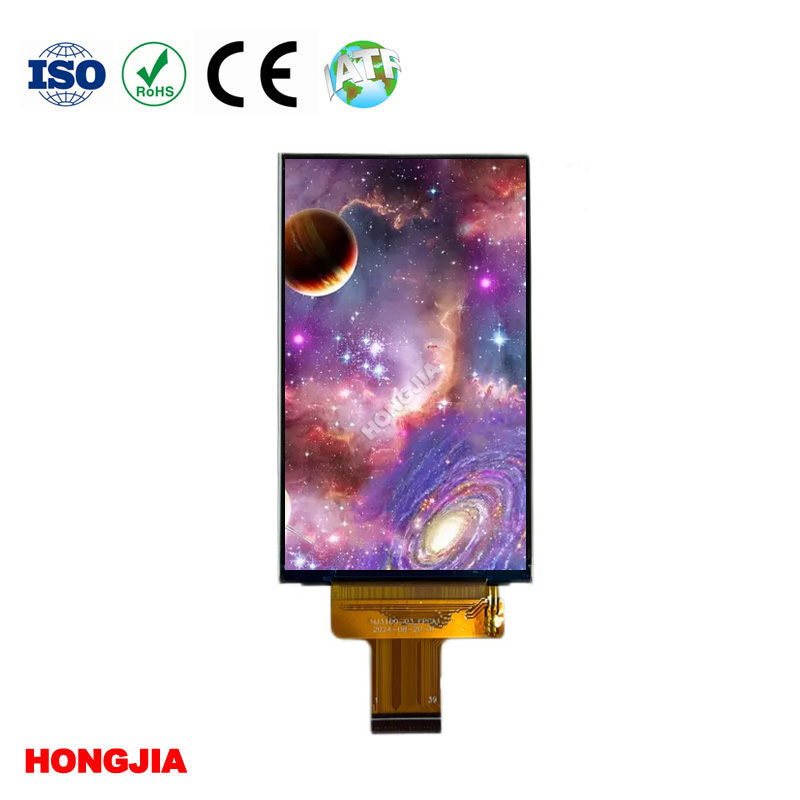

Paparan IPS 480x800 3.1 inci memerlukan pendekatan antara muka hibrid: sambungan SPI berkelajuan rendah untuk memulakan IC pemacu, dipasangkan dengan antara muka selari 16-bit atau 18-bit berkelajuan tinggi untuk menghantar data piksel sebenar. Pada HONGJIA HJ3100-03, isyarat ini disalurkan melalui FPC 39-pin standard (Litar Bercetak Fleksibel). Untuk memacu skrin ini, anda memerlukan mikropengawal hos yang dilengkapi dengan pengawal LCD perkakasan khusus, RAM yang mencukupi untuk menampung penimbal bingkai 768KB dan keupayaan untuk menjana isyarat jam yang tepat, penyegerakan mendatar dan penyegerakan menegak pada 60Hz.

SPI 39-Pin dan Seni Bina RGB 16-Bit bagi HJ3100-03

Susun atur 39-pin memisahkan tugas konfigurasi daripada penghantaran data berkelajuan tinggi. Pembahagian kerja ini amat diperlukan untuk skrin resolusi ini.

A 480x800Skrin IPS 3.1 inci 480x800 RGBmenolak 384,000 piksel setiap bingkai. Berjalan pada kedalaman warna 16-bit (RGB565) dan kadar segar semula 60Hz standard memerlukan pergerakan kira-kira 368 megabit data sesaat. Bas SPI standard tercekik pada lebar jalur itu. Jika anda cuba menolak video penuh ke atas SPI pada resolusi ini, anda memaksimumkan sekitar 10 hingga 15 bingkai sesaat, menghasilkan antara muka yang kelihatan lembap.

Sebaliknya, MCU hos menggunakan pin SPI 3-wayar atau 4-wayar semata-mata untuk permulaan. Anda menghantar muatan konfigurasi sekali semasa but untuk menyediakan lengkung gamma, jujukan kuasa dan orientasi paparan. Selepas arahan persediaan didaftarkan, antara muka RGB 16-bit mengambil alih pengangkatan berat untuk menstrim data piksel mentah secara berterusan. Piawaian 39-pin menyediakan talian data khusus yang mencukupi untuk memastikan kadar bingkai lancar tanpa menyekat pemproses utama.

Mengintegrasikan IC Pemacu ST7701 dengan Papan Hos Terbenam

ST7701 ialah IC pemacu yang digunakan secara meluas untuk saiz dan resolusi khusus ini, dipasang terus pada kaca (COG). Mendapatkannya untuk bercakap dengan papan hos anda memerlukan perhatian yang ketat terhadap ingatan dan masa.

Penampan bingkai 480x800 yang tidak dimampatkan pada warna 16-bit mengambil tepat 768KB RAM. Kebanyakan mikropengawal peringkat permulaan tidak mempunyai SRAM dalaman yang banyak. Jika MCU pilihan anda gagal, anda perlu menghalakan SDRAM luaran pada PCB anda, yang merumitkan reka letak papan dan meningkatkan EMI.

Toleransi masa sama-sama tidak memaafkan. ST7701 menjangkakan jam titik (PCLK) yang berterusan dan masa sempurna bersama-sama isyarat pemboleh data (DE), HSYNC dan VSYNC. Jangan cuba bit-bang antara muka RGB 16-bit menggunakan pin I/O tujuan umum. Hos mesti mempunyai pengawal perkakasan RGB khusus (seperti LTDC pada cip STM32 atau LCDC pada bahagian NXP). Hilang satu kitaran jam atau melengahkan nadi VSYNC beberapa mikrosaat menyebabkan skrin kelihatan koyak, berkelip atau paparan berguling sepenuhnya.

Mengurus Pelesapan Haba dalam Kandang Perindustrian Tertutup 1000 Nit

Kecerahan tinggi datang pada kos terma langsung. Menolak 1000 nits melalui LCD transmissive biasanya hitam bermakna memacu LED lampu latar menghampiri arus undian maksimumnya. Dalam persekitaran makmal terbuka, ini jarang menjadi isu. Di dalam kandang industri IP67 yang tertutup atau instrumen ujian pegang tangan luar, haba itu terperangkap.

Jika anda meninggalkan jurang udara terus di belakang modul skrin dalam peranti yang dimeterai, LED lampu latar akan menyala panas dan merosot lebih awal. Dalam beberapa bulan, imbangan putih skrin akan berubah dengan ketara ke kuning, dan kecerahan keseluruhan akan menurun. Anda perlu menyediakan laluan pelepasan haba. Pasukan kejuruteraan biasanya menentukan pad konduktif terma di antara bahagian belakang logam modul Paparan Kristal Cecair dan pendakap struktur aluminium dalaman, menjadikan casis itu sendiri sebagai penyejuk haba.

Menyesuaikan FPC dan Panel Sentuh untuk Peranti Perubatan dan Perindustrian Pegang Tangan

Modul paparan di luar rak jarang sesuai dengan perkakasan khusus. Kedudukan FPC 39-pin standard mungkin bertembung dengan rongga bateri dalam meter oksigen darah atau memaksa penempatan papan yang janggal dalam peralatan kecantikan pegang tangan.

Membengkokkan FPC melebihi jejari selekoh minimumnya untuk memaksa pemadanan akan menyebabkan keretakan mikro pada kesan tembaga, yang membawa kepada kegagalan paparan sekejap-sekejap pada barisan pemasangan atau di lapangan. SZ Hongjia Technology Shares Limited mengubah suai panjang, bentuk dan pinout FPC untuk memadankan reka letak PCB khusus anda, menghapuskan tekanan mekanikal.

Menambah sentuhan kapasitif memperkenalkan pembolehubah lain. Untuk skrin gred perubatan 3.1 inci, jurang udara antara penderia sentuh dan kaca paparan adalah liabiliti. Perubahan persekitaran kelembapan menyebabkan pemeluwapan terbentuk di dalam jurang itu, yang merosakkan keterlihatan dan mendaftarkan input sentuhan palsu. Menentukan ikatan optik—di mana pelekat cecair jernih mengikat panel sentuh terus ke kaca TFT—mengalihkan celah udara, meningkatkan rintangan hentaman dan mengehadkan pantulan dalaman.

Menjamin Percubaan Bekalan Jangka Panjang dan Volum Rendah untuk Pasukan Kejuruteraan AS

Kemeruapan rantaian bekalan menentukan reka bentuk perkakasan sama seperti spesifikasi teknikal. Pasukan AS yang mereka bentuk sistem kawalan industri atau peralatan perubatan biasanya mengeluarkan dalam kelompok 500 atau 5,000 unit, bukan 500,000. Banyak pengeluar paparan mengutamakan elektronik pengguna volum tinggi dan akan mengeluarkan notis Tamat Hayat (EOL) pada modul LCD TFT kecil dengan sedikit amaran.

Menggantikan skrin pertengahan pengeluaran adalah kesilapan yang mahal. Ia memerlukan susun atur papan baharu, konfigurasi pemasaan perisian tegar baharu, dan dalam kes peranti perubatan, pensijilan semula lengkap produk. SZ Hongjia secara khusus menyasarkan pasaran industri dan perubatan dengan menjamin kestabilan bekalan jangka panjang dan menerima pesanan percubaan kecil untuk prototaip.

Untuk berjaya menyepadukan modul 480x800, anda memerlukan MCU dengan pengawal RGB perkakasan, penimbal bingkai 768KB dan reka bentuk fizikal yang menyumbang kepada haba lampu latar. Jika perkakasan anda sedia untuk keperluan ini, anda bolehmenilai modul HJ3100-03untuk mengesahkan keserasian pin dengan papan hos anda.
