Apakah itu Antara Muka RGB TFT LCD 3.1 inci dan Mengapa Ia Kritikal untuk Reka Bentuk Paparan Terbenam?

TheLCD TFT 3.1 inci dengan antara muka RGBdigunakan secara meluas dalam sistem terbenam, panel kawalan industri, peranti perubatan, instrumen pegang tangan dan elektronik pengguna. Artikel ini memberikan pemahaman teknikal dan praktikal yang mendalam tentang cara paparan ini berfungsi, sebab antara muka RGB penting, cara ia disepadukan ke dalam sistem dan cabaran yang dihadapi oleh jurutera semasa reka bentuk dan penggunaan. Ia juga menerangkan kriteria pemilihan, perangkap biasa, strategi penyelesaian masalah dan aplikasi dunia sebenar untuk membantu pembangun dan pereka produk membuat keputusan termaklum.

Jadual Kandungan

• 1. Pengenalan kepada Antara Muka RGB TFT LCD 3.1 inci
• 2. Memahami Teknologi TFT LCD
• 3. Apakah yang Membuatkan Antara Muka RGB Istimewa?
• 4. Seni Bina Sistem dan Aliran Isyarat
• 5. Spesifikasi Teknikal Utama Diterangkan
• 6. Kelebihan Paparan Antaramuka RGB
• 7. Had dan Cabaran Kejuruteraan
• 8. Aplikasi dalam Peranti Dunia Sebenar
• 9. Garis Panduan Reka Bentuk dan Integrasi
• 10. Perbandingan dengan Antara Muka Lain
• 11. Menyelesaikan masalah Isu Biasa
• 12. Panduan Pemilihan untuk Jurutera
• 13. Soalan Lazim
• 14. Kesimpulan dan Maklumat Hubungan

1. Pengenalan kepada Antara Muka RGB TFT LCD 3.1 inci

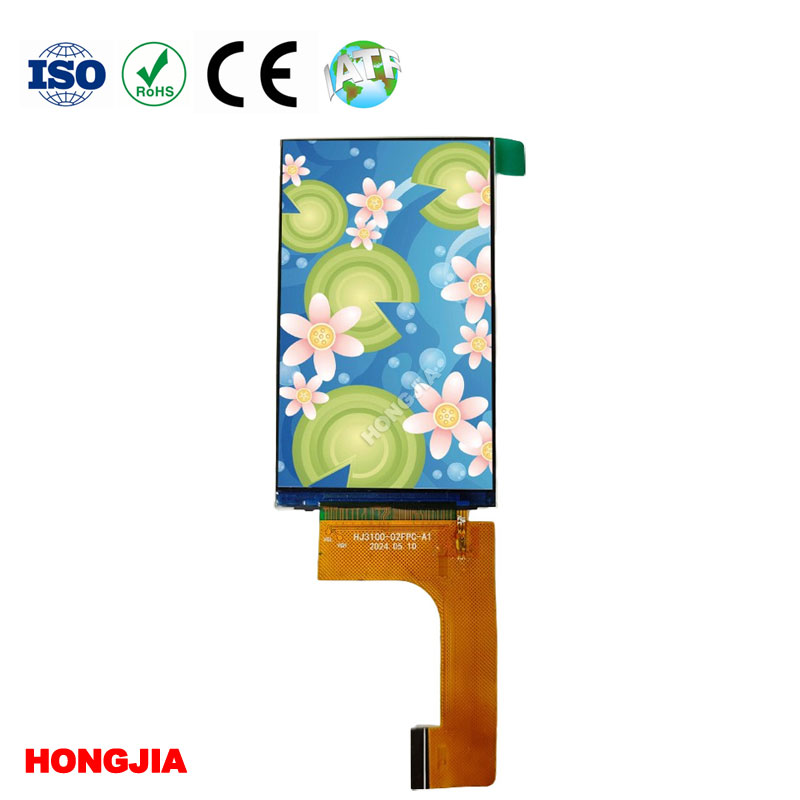

TheAntara muka RGB TFT LCD 3.1 inciialah penyelesaian paparan padat yang direka untuk sistem terbenam yang memerlukan output visual berkualiti tinggi dalam jejak kecil. Teknologi TFT (Thin Film Transistor) membolehkan kawalan matriks aktif, memastikan imej yang tajam, masa tindak balas yang pantas dan pembiakan warna yang tepat.

Tidak seperti antara muka bersiri seperti SPI atau I2C, antara muka RGB menghantar data piksel secara selari, menjadikannya mampu menyokong kadar penyegaran yang lebih tinggi dan prestasi grafik yang lebih lancar. Ini menjadikannya sangat sesuai untuk aplikasi yang memerlukan kemas kini visual masa nyata.

2. Memahami Teknologi TFT LCD

LCD TFT ialah sejenis LCD matriks aktif yang menggunakan transistor filem nipis untuk mengawal setiap piksel secara individu. Struktur ini menambah baik kontras, mengurangkan crosstalk dan meningkatkan kestabilan imej keseluruhan.

Komponen utama termasuk:

• Lapisan kristal cecair untuk modulasi cahaya
• Unit lampu latar untuk pencahayaan
• Penapis warna untuk perwakilan RGB
• Matriks transistor filem nipis untuk kawalan piksel

Saiz 3.1 inci sering dipilih untuk peranti mudah alih di mana ruang terhad tetapi kejelasan visual masih penting.

3. Apakah yang Membuatkan Antara Muka RGB Istimewa?

Antara muka RGB ialah kaedah penghantaran data selari yang menghantar isyarat warna merah, hijau dan biru secara serentak. Setiap piksel ditakrifkan oleh gabungan tiga isyarat ini, membenarkan kawalan warna yang tepat.

Ciri-ciri teras:

• Penghantaran data selari (8/16/18/24-bit RGB)
• Keupayaan penyegaran tinggi
• Kemas kini visual kependaman rendah
• Pemetaan piksel terus dari pengawal ke paparan

Kerana ia memintas penyahkodan bersiri yang kompleks, antara muka RGB digunakan secara meluas dalam sistem terbenam yang sensitif terhadap prestasi.

4. Seni Bina Sistem dan Aliran Isyarat

Sistem RGB LCD TFT 3.1 inci biasa terdiri daripada mikropengawal atau pemproses, IC pemacu paparan dan panel LCD itu sendiri.

Proses aliran isyarat:

1. CPU/GPU menjana data penimbal bingkai
2. Isyarat RGB dikeluarkan melalui GPIO atau pengawal LCD selari
3. Isyarat penyegerakan (HSYNC, VSYNC, DE) menjajarkan pemasaan bingkai
4. Panel TFT menerima data piksel baris demi baris
5. Paparan pemacu mengemas kini matriks piksel dengan sewajarnya

Ketepatan masa adalah kritikal. Sebarang ketidakpadanan dalam isyarat penyegerakan boleh menyebabkan imej berkelip, koyak atau herot.

5. Spesifikasi Teknikal Utama Diterangkan

Memahami spesifikasi membantu memastikan penyepaduan sistem yang betul:

6. Kelebihan Paparan Antaramuka RGB

Antara muka RGB menawarkan beberapa kelebihan prestasi yang menjadikannya pilihan pilihan untuk sistem terbenam.

• Prestasi penyegaran tinggi:Sesuai untuk grafik masa nyata
• Latensi rendah:Pemindahan piksel langsung meminimumkan kelewatan
• Kualiti imej yang lebih baik:Tiada artifak mampatan
• Kesederhanaan perkakasan:Reka bentuk pengawal paparan yang lurus

Kelebihan ini amat penting dalam aplikasi seperti pemantauan perubatan, papan pemuka industri dan peralatan ujian mudah alih.

7. Had dan Cabaran Kejuruteraan

Walaupun kelebihannya, reka bentuk antara muka RGB datang dengan cabaran.

• Memerlukan banyak pin GPIO (kiraan pin tinggi)
• Penghalaan PCB kompleks untuk integriti isyarat
• Sensitiviti EMI yang lebih tinggi
• Skala terhad untuk paparan besar

Jurutera mesti mereka bentuk susun atur dan strategi pembumian dengan teliti untuk mengelakkan gangguan bunyi dan ralat pemasaan.

8. Aplikasi dalam Peranti Dunia Sebenar

Antara muka TFT LCD RGB 3.1 inci digunakan secara meluas di seluruh industri:

• Panel kawalan industri
• Alat diagnostik perubatan pegang tangan
• Antara muka kawalan rumah pintar
• Alat ukur mudah alih
• Elektronik pengguna (GPS, terminal POS)

Keseimbangan saiz, prestasi dan kos menjadikannya sangat serba boleh.

9. Garis Panduan Reka Bentuk dan Integrasi

Untuk memastikan prestasi optimum, jurutera harus mengikut prinsip reka bentuk ini:

• Kekalkan penyegerakan masa yang ketat untuk HSYNC dan VSYNC
• Gunakan jejak PCB terkawal impedans
• Pastikan talian isyarat sesingkat mungkin
• Guna kapasitor penyahgandingan kuasa yang betul
• Optimumkan kadar muat semula perisian tegar

Pelaksanaan yang betul memastikan prestasi paparan yang stabil dan kebolehpercayaan jangka panjang.

10. Perbandingan dengan Antara Muka Lain

RGB kekal sebagai pilihan pilihan untuk sistem visualisasi terbenam berkelajuan tinggi yang padat.

11. Menyelesaikan masalah Isu Biasa

Masalah biasa termasuk:

• Paparan berkelip-kelip kerana ketidakpadanan masa
• Warna yang salah daripada kedalaman bit yang salah konfigurasi
• Skrin kosong disebabkan oleh tiada isyarat penyegerakan
• Gangguan bunyi dari pembumian yang lemah

Penyelesaian:

• Sahkan masa isyarat jam dan penyegerakan
• Semak tetapan konfigurasi perisian tegar
• Memperbaik susun atur dan perisai PCB
• Gunakan peraturan voltan yang betul

12. Panduan Pemilihan untuk Jurutera

Apabila memilih modul TFT LCD RGB 3.1 inci, pertimbangkan:

• Keperluan resolusi permohonan anda
• MCU atau keupayaan antara muka pemproses tersedia
• Kekangan penggunaan kuasa
• Persekitaran operasi (suhu, kelembapan)
• Keperluan kecerahan untuk kegunaan dalaman/luaran

Paparan yang dipadankan dengan ketara mengurangkan masa pembangunan dan meningkatkan pengalaman pengguna.

13. Soalan Lazim

S1: Mengapa antara muka RGB diutamakan untuk sistem terbenam?
Kerana ia menyediakan pemindahan data piksel langsung yang pantas dengan kependaman minimum.

S2: Adakah LCD TFT 3.1 inci sesuai untuk kegunaan luar?
Ya, jika ia mempunyai kecerahan yang mencukupi dan rawatan anti-silau.

S3: Adakah antara muka RGB memerlukan pengawal khusus?
Ya, kebanyakan sistem memerlukan pengawal LCD atau MCU dengan sokongan output RGB.

S4: Apakah yang menyebabkan kelipan pada LCD TFT?
Isyarat penyegerakan yang tidak betul atau bekalan kuasa yang tidak stabil.

S5: Bolehkah antara muka RGB digunakan dalam peranti berkuasa bateri?
Ya, tetapi pengoptimuman kuasa diperlukan kerana aktiviti data yang lebih tinggi.

14. Kesimpulan dan Maklumat Hubungan

Antara muka TFT LCD RGB 3.1 inci kekal sebagai salah satu penyelesaian paparan yang paling cekap dan digunakan secara meluas dalam reka bentuk sistem terbenam. Keupayaannya untuk menyampaikan visual berkelajuan tinggi, berkualiti tinggi menjadikannya amat diperlukan dalam aplikasi industri, perubatan dan pengguna. Walau bagaimanapun, pelaksanaan yang berjaya memerlukan perhatian yang teliti terhadap masa, susun atur dan penyepaduan sistem.

Untuk modul paparan yang boleh dipercayai dan sokongan teknikal profesional,SZ Hongjia Technology Shares Limitedmenyediakan penyelesaian LCD TFT tersuai yang disesuaikan dengan pelbagai keperluan industri.

Jika anda sedang mencari penyelesaian LCD TFT berkualiti tinggi atau kerjasama teknikal,hubungi kamidi SZ Hongjia Technology Shares Limited — kami bersedia untuk menyokong projek anda yang seterusnya.
