Soalan Lazim Paparan MCU 4.3-Inci 480×800 untuk Pasukan Reka Bentuk Terbenam AS pada 2026

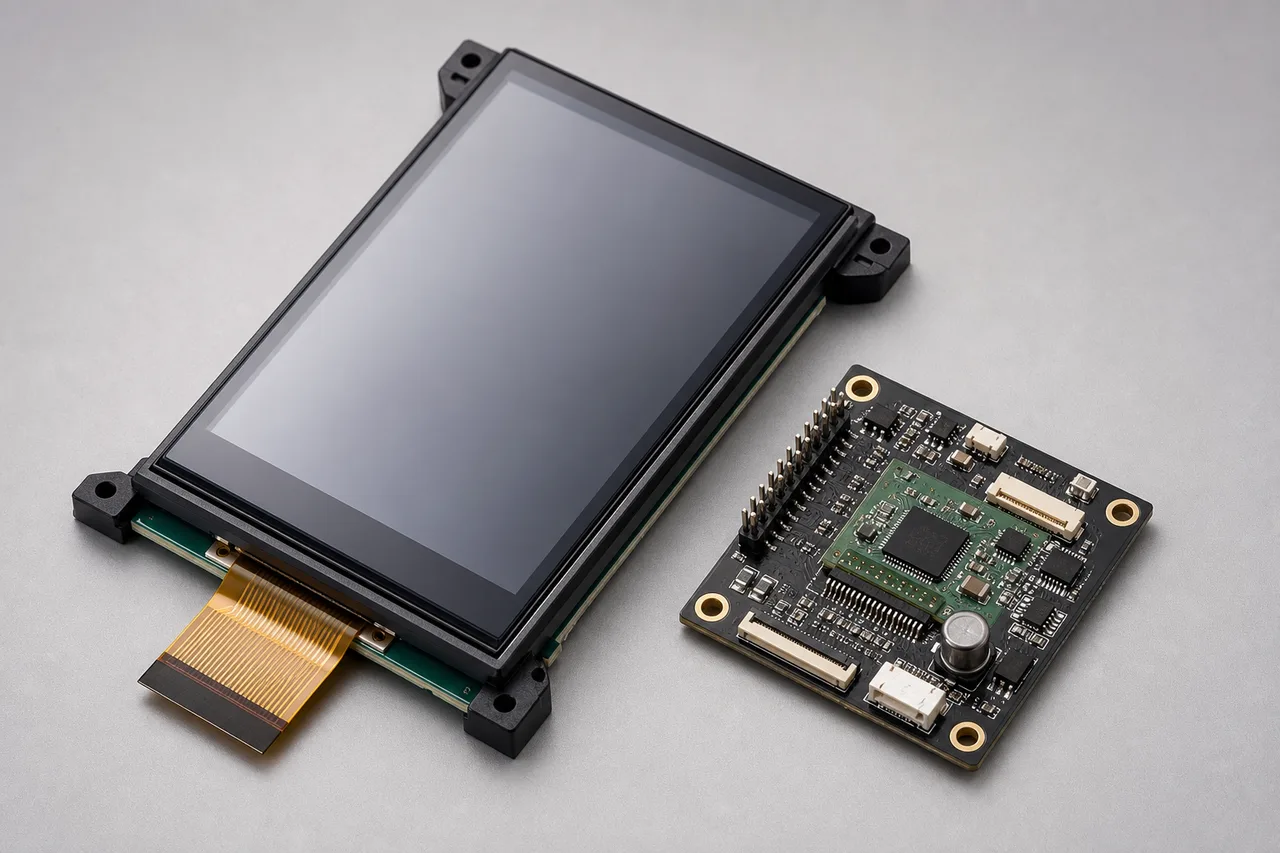

Ambilan Utama: HONGJIA HJ4301-03 Modul LCD TFT MCU

Antara Muka HONGJIA MCUmerujuk di sini kepada antara muka kawalan selari 8/16-bit modul, bukan protokol komunikasi yang berasingan. Pengawal paparan menerima arahan dan data piksel daripada MCU hos melalui antara muka pin modul. Perbezaan itu penting semasa pemilihan perkakasan: mikropengawal anda mesti menyediakan bas data selari yang diperlukan, isyarat kawalan, tahap voltan dan prestasi pemindahan yang mencukupi untuk antara muka pengguna yang anda ingin tunjukkan.

HJ4301-03 menggabungkan panel 4.3 inci yang agak padat dengan format mesra potret 480×800. Pembinaan IPSnya menyokong tontonan semua arah, manakala reka bentuk TFT pemancar menggunakan lampu latar LED putih dan bukannya bergantung pada cahaya ambien. Untuk OEM AS, keputusan utama bukan semata-mata sama ada panel itu cukup terang. Ia adalah sama ada MCU, susun atur PCB, pemacu perisian tegar, kepungan, dan susunan penyambung telah diperiksa sebagai satu sistem.

Soalan Lazim: Memilih, Menyambung dan Mengkonfigurasi Paparan MCU 4.3-inci 480×800

Paparan MCU selari boleh menjadi pilihan yang baik apabila produk sudah menggunakan mikropengawal dan tidak memerlukan pemproses grafik berkelajuan tinggi khusus. Ia juga boleh mendedahkan kelemahan awal. Jurutera sering mengesahkan resolusi dan kiraan penyambung, kemudian mendapati bahawa MCU tidak mempunyai mod bas yang betul, pustaka perisian tegar menganggap pengawal yang berbeza, atau papan tidak dapat membekalkan lampu latar dengan bersih. Periksa antara muka elektrik sebelum melakukan sampel mekanikal.

Apakah yang berubah apabila paparan TFT MCU beroperasi dalam mod 8-bit dan bukannya 16-bit?

Dalam mod 8-bit, setiap pemindahan piksel menggunakan bas data yang lebih sempit, jadi hos biasanya memerlukan lebih banyak kitaran tulis untuk menghantar data imej yang sama. Mod enam belas bit membawa lebih banyak data bagi setiap pemindahan bas dan biasanya merupakan pilihan yang lebih baik apabila MCU mempunyai pin dan sokongan perisian tegar yang tersedia. Mod lapan-bit boleh mengurangkan kiraan pin dan memudahkan PCB padat, tetapi ia mungkin mengehadkan prestasi muat semula skrin, kelancaran animasi atau jumlah masa yang tersedia untuk tugas kawalan lain.

Jangan menilai kedua-dua mod hanya dengan lebar bas teori. Keputusan sebenar anda bergantung pada masa MCU, overhed arahan, pemasaan akses, sokongan DMA, orientasi paparan dan berapa banyak skrin berubah sekaligus. Untuk meter, terminal pad kekunci atau panel kawalan perkakas dengan kemas kini sederhana, operasi 8-bit mungkin mencukupi sepenuhnya. Untuk menatal pantas atau lukis semula skrin penuh yang kerap, sahkan mod 16-bit dahulu.

Bagaimanakah saya mengesahkan bahawa MCU saya serasi dengan pengawal HX8369A?

Mulakan dengan lembaran data HJ4301-03 dan manual rujukan MCU anda. Sahkan bahawa MCU boleh mengendalikan antara muka selari 8-bit atau 16-bit yang diperlukan dan GPIO atau pengawal memori luarannya boleh menyediakan isyarat pilih cip, daftar-pilih atau arahan data, tulis, set semula dan baca paparan seperti yang berkenaan. Kemudian semak keserasian voltan logik, margin pemasaan, kelakuan tetapan semula dan keupayaan hos untuk menghantar jujukan permulaan HX8369A.

Keserasian pengawal tidak dijamin dengan resolusi sahaja. Dua modul 480×800 boleh menggunakan pemacu yang berbeza, format piksel, set arahan dan keperluan permulaan. Tanya HONGJIA untuk arusHJ4301-03 lembaran data dan maklumat permulaan, kemudian uji MCU pengeluaran yang tepat dan semakan papan berbanding kit pembangunan yang hampir serupa.

Spesifikasi HJ4301-03 dan Pilihan Paparan MCU lwn MIPI, RGB dan 480×272

HJ4301-03 ditujukan kepada reka bentuk yang memerlukan antara muka pengguna yang lebih besar dan lebih tinggi tanpa beralih kepada seni bina paparan MIPI yang lebih kompleks. Resolusi 480(RGB)×800nya memberikan perisian lebih ruang menegak untuk menu, maklumat status, medan berangka dan kawalan sentuhan jika lapisan sentuh ditambah secara berasingan. Panel IPS berguna di mana pengendali melihat instrumen dari sudut yang berbeza, walaupun anda masih harus menilai silau, pantulan kanta penutup dan pencahayaan penutup dalam produk siap.

MIPI boleh mengurangkan kiraan pin dan menyesuaikan pemproses dengan antara muka paparan khusus, tetapi ia menambah beban perisian dan integriti isyarat yang berbeza. Antara muka RGB boleh menyokong penstriman piksel mudah, namun ia sering menggunakan lebih banyak sumber antara muka berterusan. Paparan 480×272 berharga lebih rendah dalam piksel dan memori, tetapi ia memberikan kawasan kerja HJ4301-03 yang lebih tinggi. Pilih berdasarkan seni bina hos dan kandungan skrin, bukan pada fesyen antara muka.

Cara Mengintegrasikan HJ4301-03: Pinout, Permulaan, Lampu Latar dan Langkah Pengesahan Contoh

Penyepaduan harus bermula dengan tugasan pin semasa, bukan dengan pustaka Arduino yang diteka atau lukisan penyambung yang disalin daripada paparan 4.3 inci yang lain. Susunan FPC 30-pin, rel kuasa, nama isyarat, pin lampu latar dan keperluan penetapan semula mesti datang daripada dokumentasi HONGJIA untuk model tepat ini. Pinout FPC yang tidak sepadan boleh merosakkan modul atau menghasilkan kegagalan separa yang mengelirukan.

1. Sahkan mod bas 8-bit atau 16-bit MCU hos, voltan isyarat, pemasaan dan pin kawalan yang tersedia.
2. Padankan penetapan pin HJ4301-03 dengan jejak PCB, termasuk kuasa, pembumian, data, kawalan, tetapan semula dan sambungan lampu latar.
3. Muatkan urutan permulaan HX8369A yang dibekalkan untuk modul. Jangan gantikan arahan daripada semakan panel yang berbeza tanpa menyemak dokumentasi pemandu.
4. Paparkan paparan pada tetapan konservatif, kemudian sahkan tingkah laku tetapan semula, format piksel, orientasi, susunan warna dan penjajaran imej yang boleh dilihat.
5. Uji lampu latar secara berasingan untuk pemilihan kecerahan, tingkah laku semasa, pemasaan permulaan, haba dan kawalan daripada litar kuasa akhir.
6. Jalankan sampel melalui permulaan sejuk, kitaran kuasa berulang, ujian warna skrin penuh, kemas kini separa, tempoh melahu yang panjang dan kepungan yang dimaksudkan.

Beri perhatian khusus kepada pemandu lampu latar. Kecerahan boleh dipilih panel ialah pilihan paparan, bukan kebenaran untuk menyambungkan pin LED terus ke GPIO MCU. Gunakan panduan elektrik dalam lembaran data dan sahkan pemasangan yang telah siap di bawah keadaan ambien dan kepungan yang dijangkakan paling teruk. Sebelum melepaskan alatan, mintaTugasan pin HJ4301-03 dan sokongan sampeldari HONGJIA.

Pendekatan Pembekalan LCD TFT Boleh Dikonfigurasikan HONGJIA untuk OEM AS: Spesifikasi Disahkan, Pilihan Tersuai dan Kesinambungan Jangka Panjang

Bagi OEM AS, penyumberan paparan sebahagiannya merupakan masalah kejuruteraan dan sebahagian lagi masalah kesinambungan. HONGJIA mengeluarkan LCD TFT bersaiz kecil dan sederhana, modul LCD, LCD sentuh dan produk CTP, LCD jalur panjang, LCD transflective dan paparan OLED. Rangkaian produk yang dinyatakan meliputi saiz yang dinamakan dari 1.14 hingga 10.1 inci, dengan julat yang lebih luas sehingga 15 inci. Itu penting apabila keluarga produk mungkin memerlukan beberapa saiz panel atau semakan kepungan kemudian.

Minta spesifikasi terkawal sebelum meluluskan pesanan pembelian: semakan panel semasa, IC pemacu, lukisan FPC, pilihan kecerahan, maklumat suhu operasi, keperluan lampu latar dan sebarang perubahan sentuhan atau kanta penutup. Pesanan kecil dan penyesuaian boleh membantu semasa pengesahan, tetapi ia tidak menghilangkan keperluan untuk pemeriksaan masuk. Tentukan perkara yang akan disemak oleh pasukan anda—dimensi, orientasi penyambung, piksel mati, ketekalan kecerahan, gelagat permulaan dan keserasian perisian tegar—sebelum sampel tiba.

HONGJIA menyenaraikan peralatan industri, peralatan perubatan, rumah pintar, peralatan komunikasi, perkakas rumah, elektronik pengguna, POS, PDA pegang tangan dan instrumen elektronik automotif antara kawasan aplikasinya. Jika produk anda mempunyai hayat perkhidmatan berbilang tahun, bincangkan kawalan semakan dan bekalan jangka panjang lebih awal. Panel yang berfungsi hari ini tidak mencukupi jika unit penggantian medan anda mesti kekal boleh ditukar ganti.

Minta Lembaran Data HJ4301-03, Tugasan Pin, Sokongan Permulaan atau Contoh: https://www.lcdtftlcd.com/4-3-inch-480x800-interface-mcu.html

Cara terpantas untuk melayakkan paparan MCU 4.3 inci 480×800 ini adalah dengan menghantar butiran hos sebenar anda kepada HONGJIA: MCU atau nombor bahagian pemproses, mod 8-bit atau 16-bit yang dimaksudkan, voltan logik, orientasi kepungan, kecerahan sasaran, kaedah kawalan lampu latar dan kuantiti pengeluaran yang dijangkakan. Sertakan foto papan atau peta pin awal jika ada. Itu memberikan pembekal konteks yang mencukupi untuk mengesahkan antara muka dan bukannya menawarkan jawapan panel generik.

Minta lembaran data HJ4301-03, tugasan 30-pin, jujukan permulaan HX8369A, lukisan mekanikal, pilihan kecerahan dan ketersediaan sampel melaluihalaman paparan MCU 480×800 HONGJIA rasmi 4.3 inci. Kemudian uji satu sampel pada MCU dan PCB yang dimaksudkan sebelum membekukan penyambung atau kepungan.
