Panduan Terbaik 2026 untuk Skrin LCD Mendatar 3.17 Inci 1024*768 RGB 16/18/24BIT untuk Pengilang AS

Pengambilan Utama: Mengapa LCD RGB 1024x768 3.17 Inci Menguasai Pasaran IoT AS 2026

Sektor perkakasan dan IoT AS sedang mengalami peralihan besar-besaran ke arah visualisasi definisi tinggi yang padat. Selama bertahun-tahun, jurutera reka bentuk terpaksa berkompromi antara saiz jejak ultra padat dan kesetiaan grafik yang tinggi. Pengenalan kebolehpercayaan tinggi kamiSkrin LCD Mendatar 3.17 Inci 1024*768 RGB 16/18/24BITmenyelesaikan kesesakan ini. Dengan ketumpatan piksel yang mencerminkan panel telefon pintar mewah, skrin landskap ultra tajam ini direka khas untuk menyampaikan diagnostik yang jelas, antara muka pengguna moden yang kaya dan masa segar semula serta-merta.

Pengeluar AS dalam sektor seperti ujian tidak merosakkan (NDT), endoskop perubatan pembedahan dan peralatan taktikal pegang tangan menuntut konfigurasi lasak yang boleh beroperasi dengan andal dalam pelbagai persekitaran. Terima kasih kepada lampu latar LED yang boleh dikonfigurasikan mencecah sehingga 1000 nits, paparan ini mengekalkan kebolehbacaan yang sempurna dalam bilik klinikal yang gelap serta di bawah cahaya matahari langsung tengah hari. Bezel kiri dan kanannya yang simetri memudahkan penjajaran mekanikal yang lancar dalam kepungan khusus.

Inovasi Teras: Protokol Ketepatan ChromaSync™ untuk Skrin LCD Mendatar 3.17 Inci 1024*768 RGB 16/18/24BIT

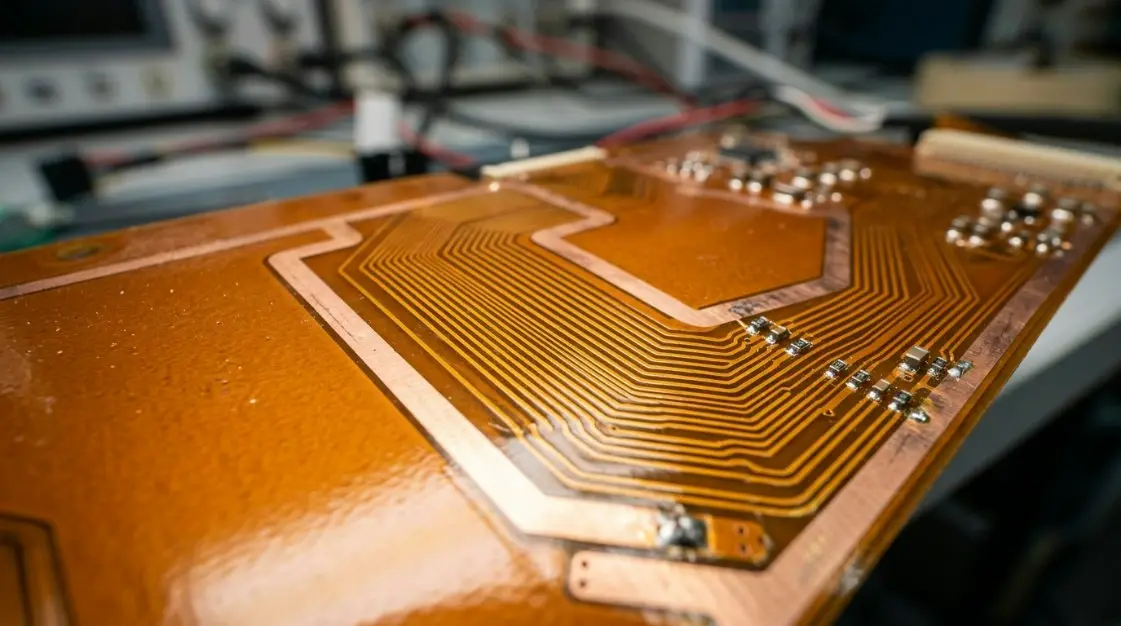

Di tengah-tengah prestasi modul paparan ini ialah hak milik kamiProtokol Ketepatan ChromaSync™. Skrin resolusi tinggi yang disepadukan dalam kepungan padat terkenal terdedah kepada Gangguan Elektro-Magnetik (EMI) dan pengecilan isyarat merentas FPC. TheProtokol Ketepatan ChromaSync™secara aktif menstabilkan pemasaan peralihan isyarat antara talian 16/18/24-bit dan pengawal pemacu dalaman. Dengan mengimbangi jidar fasa secara dinamik dan mengoptimumkan pengagihan jam, teknologi ini memastikan sifar bingkai langkau dan menghalang kelipan paparan walaupun tertakluk kepada komponen RF frekuensi tinggi bersebelahan.

Bagi pengeluar peranti perubatan AS, protokol ini memastikan kesetiaan imej mutlak. Kamera pembedahan masa nyata dan instrumen endoskopik boleh memaparkan struktur anatomi mikroskopik dengan sisihan warna sifar atau kelewatan surih, menjajarkan dengan tepat dengan permintaan diagnostik yang diluluskan oleh FDA yang ketat.

Akses Eksklusif: Model CAD 3D 2026-Standard Boleh Muat Turun & Masa Utama Telus Pasaran AS

Kami percaya dalam mempercepatkan Masa ke Pasaran anda. Untuk membantu pasukan kejuruteraan mekanikal anda, kami menawarkan fail STEP/IGES 3D CAD yang disahkan sepenuhnya yang sepadan dengan piawaian semakan 2026. Rantaian bekalan kami menampilkan masa pendahuluan telus yang disesuaikan untuk pembeli domestik Amerika: sampel prototaip awal dihantar dalam masa 5-7 hari perniagaan, manakala pesanan pengeluaran volum disokong oleh stok keselamatan pergudangan kami yang bergolek AS untuk melindungi barisan pengeluaran anda daripada kesesakan transit global.

Tutorial Langkah demi Langkah: Panduan Penyepaduan Asli untuk Pengawal Mikro IoT Terkini dipacu AI

Mengintegrasikan skrin RGB berketumpatan tinggi ke dalam persekitaran perkakasan moden yang dinamik memerlukan permulaan fizikal dan logik yang tepat. Ikuti pelan tindakan kejuruteraan yang disahkan ini untuk antara muka paparan anda.

Langkah 1: Menyediakan Antara Muka RGB 16/18/24BIT dan Penyambung FPC

Mulakan dengan mengesahkan papan hos anda mempunyai penyambung FPC 40-pin yang serasi dengan pic 0.5mm. Halakan lorong kuasa (VDD dan VDD_IO) sedekat mungkin dengan pengatur voltan untuk meminimumkan kearuhan gelung. Untuk antara muka RGB, tetapkan garis isyarat yang sepadan bergantung pada kedalaman warna sasaran anda. Untuk prestasi maksimum (16.7 juta warna), jejak semua 24 talian data (R0-R7, G0-G7, B0-B7) memastikan padanan panjang pada semua bas selari berkelajuan tinggi.

Langkah 2: Menyegerakkan Isyarat Data Enable (DE) dan Dot Clock (DCLK).

Untuk mengelakkan peralihan skrin, pastikan pengawal LCD MCU anda ditetapkan kepada Mod DE (Data Enable). Halakan DCLK (Jam Titik) dengan satah tanah bersebelahan untuk mengasingkan harmonik frekuensi tinggi. Tetapkan masa imbasan talian anda dalam daftar pengawal untuk mengelakkan artifak visual. Integriti isyarat boleh dilindungi lagi dengan meletakkan perintang siri 22-ohm pada talian DCLK, HSYNC dan VSYNC berhampiran IC pemacu.

Langkah 3: Memulakan Pemacu Paparan untuk Resolusi 1024*768 Optimum

Konfigurasikan daftar sistem pemacu grafik anda (seperti jambatan paparan ST atau Renesas moden) untuk menetapkan lebar mendatar aktif kepada 1024 piksel dan ketinggian menegak kepada 768 piksel. Gunakan parameter kadar bingkai tertentu—sebaik-baiknya 60Hz—untuk mengelakkan kelipan paparan. Di bawah ialah contoh urutan permulaan pseudokod:

// Matriks Permulaan Masa Pemacu LCD
LCD_Write_Reg(0x01); // Tetapan Semula Perisian
Delay_ms(120);
LCD_Write_Reg(0xB0, 0x00); // Tetapkan Mod RGB
LCD_Write_Reg(0xC0, 0x04); // Tetapkan Imbasan Landskap/Mendatar
LCD_Write_Reg(0xD0, 0x01); // Dayakan Protokol Ketepatan ChromaSync
LCD_Write_Reg(0xE0, 0x03); // Konfigurasikan pemasaan aktif 1024x768 Mendatar/Menegak
LCD_Write_Reg(0x29); // Paparan HIDUP

Langkah 4: Kalis Air dan Mengedap Semula Bezel untuk Aplikasi Industri IP67/IP68

Untuk penggunaan dalam persekitaran marin, IoT luar atau pensterilan perubatan yang keras, pasangkan skrin 3.17 inci dengan gasket potong mati tersuai. Gunakan buih poliuretana sel tertutup berprestasi tinggi atau pelekat jernih optik (OCA) untuk mengikat kaca penutup pelindung pada bezel simetri. Pastikan kelengkapan termampat 30-40% daripada ketebalan gasket untuk membentuk penghalang kedap habuk dan air yang disahkan memenuhi spesifikasi IP67 atau IP68.

Panduan Spesifikasi & Matriks Perbandingan Teknikal: 16-bit lwn. 18-bit lwn. 24-bit RGB

Memilih antara muka warna yang betul bergantung pada sumber sistem anda, belanjawan kuasa dan keperluan grafik. Walaupun RGB 24-bit menawarkan kesetiaan visual maksimum, 16-bit meminimumkan kiraan pin dan jejak memori pengawal.

Menilai Kedalaman Warna, Keperluan Lebar Jalur dan Kesetiaan Paparan

Jadual di bawah menggariskan pertukaran kejuruteraan yang berbeza untukpaparan LCD landskap premium 3.17 incimerentas mod operasi utamanya:

Panduan Pengiraan Matematik & Elektrik: Formula Beban Bekalan Kuasa

Reka bentuk elektrik yang betul menghalang penuaan pramatang lampu latar LED dan menjamin tahap logik yang bersih dan bebas bunyi di seluruh papan sistem anda.

Mengira Watt Tepat, Arus Lampu Latar (mA) dan Kekerapan Jam Piksel

Untuk mereka bentuk pengawal selia wang yang cekap dan sistem pengurusan haba, gunakan formula kejuruteraan berikut:

1. Jumlah Penggunaan Kuasa (P_total) Formula:
   P_total = P_logik + P_lampu belakang
   P_logik = VDD * IDD = 3.3V * 15mA = 49.5 mW
   P_lampu belakang = V_led * I_led

   *Untuk konfigurasi lampu latar 500 nits standard:
   P_lampu belakang = 9.6V * 40mA = 384 mW
   P_jumlah = 49.5 mW + 384 mW = 433.5 mW

2. Pengiraan Kekerapan Jam Piksel (F_clk):
   F_clk = H_total * V_total * Frame_Rate
   di mana:
     H_total = Aktif Mendatar (1024) + Kosong (H_Front_Porch + H_Back_Porch + H_Sync_Width)
     V_total = Aktif Menegak (768) + Kosong (V_Front_Porch + V_Back_Porch + V_Sync_Width)

   *Dengan mengandaikan parameter standard:
   H_jumlah = 1024 + 160 = 1184
   V_jumlah = 768 + 38 = 806
   Kadar_Bingkai = 60 Hz
   F_clk = 1184 * 806 * 60 = 57,258,240 Hz = ~57.26 MHz

Piawaian & Pensijilan Serantau AS: Memastikan Pematuhan UL, CE, RoHS dan FCC

Memasuki pasaran AS memerlukan pematuhan ketat terhadap undang-undang keselamatan dan alam sekitar. Modul LCD Horizontal 3.17 Inci kami diperakui sepenuhnya untuk memenuhi rangka kerja kawal selia yang dituntut oleh pembeli utama Amerika dan pihak berkuasa persekutuan:

• Pematuhan RoHS & REACH:Bebas sepenuhnya daripada plumbum, merkuri, kromium heksavalen dan bifenil polibrominasi, selaras dengan peraturan khusus negeri seperti California Proposition 65.
• FCC Bahagian 15 Kelas B:Diuji dalam keadaan yang melampau untuk menjamin sinaran elektromagnet yang minimum, menjadikannya selamat untuk ruang perubatan dan penempatan rumah pintar kediaman.
• UL 62368-1 Kesediaan:Disokong oleh bahan komponen gred tinggi yang tahan api dan degradasi mekanikal, membantu dalam kelulusan keselamatan produk akhir yang lancar.

Soalan Lazim (Soalan Lazim): Skrin LCD 3.17 Inci Carian Suara & PAA

Adakah LCD Mendatar 3.17 Inch ini serasi dengan Ekosistem Rumah Pintar seperti standard Matter, Apple HomeKit dan Amazon Alexa?

ya. Walaupun paparan ini menggunakan isyarat RGB mentah 16/18/24-bit pada peringkat perkakasan, paparan ini mudah disambungkan kepada pemproses yang menjalankan Linux, RTOS atau mikropengawal mewah (seperti siri ESP32-S3 atau STM32) yang bertindak sebagai hab rumah pintar. Dengan menggunakan rangka kerja GUI yang sesuai (seperti LVGL atau Qt), anda boleh mereka bentuk panel kawalan yang menakjubkan yang antara muka dengan Matter, HomeKit atau Alexa melalui Wi-Fi/Thread.

Apakah toleransi pemotongan mekanikal yang tepat dan jarak bezel untuk pembuatan tersuai AS?

Kaca luar fizikal mempunyai toleransi pemotongan ketepatan +/- 0.15mm. Bezel kiri dan kanan bersimetri secara matematik pada 1.8mm setiap satu, memudahkan penyepaduan struktur. Kami mengesyorkan mengekalkan jurang mekanikal 0.3mm di sekeliling perimeter paparan untuk menyerap kejutan fizikal luaran dan mengelakkan lebam skrin di bawah tekanan struktur yang melampau.

Apakah arahan keselamatan dan had voltan yang penting untuk mengelakkan lampu latar terbakar?

Pemacu lampu latar mesti dipacu dengan sumber arus malar, bukan sumber voltan malar. Hadkan arus hadapan maksimum (I_led) kepada 45mA untuk mengelakkan pelarian haba. Melebihi 10.2V pada tatasusunan lampu latar tanpa pengehadan arus akan menyebabkan tekanan haba serta-merta dan membakar tatasusunan LED secara kekal, mengurangkan jangka hayat operasi peranti.

Bersedia untuk Meningkatkan? Minta Sebut Harga dan Dokumen Teknikal untuk Projek Anda Seterusnya

Lawati https://www.lcdtftlcd.com/3-17-inch-horizontal-lcd-screen-1024-768-rgb-16-18-24bit.html untuk Melindungi Inventori dan Sokongan AS

Pastikan perkakasan anda menonjol dalam pasaran AS yang sangat kompetitif. Menggabungkan paparan terkini kami untuk memaksimumkan kejelasan, kecekapan sistem dan kebolehpercayaan keseluruhan. Manfaatkan saluran sokongan langsung kami dan harga volum pra-rundingan selamat hari ini.
