Teknik Reka Bentuk Perkakasan untuk Paparan TFT HD 2.0-inci (Resolusi 480*360, Antara Muka RGB) dalam Peranti Pegang Tangan

     Reka bentuk perkakasan untuk aPaparan landskap HD 2.0 inci(resolusi 480*360, antara muka RGB) dalam peranti pegang tangan tertumpu pada pengimbangan kualiti paparan, penggunaan kuasa, ruang fizikal dan kebolehpercayaan. Berikut ialah teknik dan pertimbangan reka bentuk utama yang diringkaskan oleh jurutera di Shenzhen Hongjia Technology:

I. Antara Muka dan Integriti Isyarat

1. Pemilihan Antara Muka RGB

Utamakan penggunaan antara muka selari RGB565 (16-bit) atau RGB666 (18-bit) untuk memastikan lebar jalur data mencukupi untuk resolusi 480*360 pada 60Hz (memerlukan jam piksel lebih kurang ~20MHz).

Jika voltan antara muka pengawal utama tidak sepadan dengan voltan LCD (cth., 1.8V vs. 3.3V), IC peralihan aras (seperti TXS0108E) atau pembahagi perintang yang digabungkan dengan penimbal mesti ditambah.

2. Pengoptimuman Penghalaan Isyarat

Padanan Panjang dan Impedans: Adalah disyorkan bahawa talian data RGB (D[0:17]) dipadankan panjang dalam kumpulannya (dengan sisihan ≤100 mil); garisan jam (PCLK) hendaklah dipadankan panjang secara bebas dan dialihkan dari sumber hingar berkelajuan tinggi.

Pengawal Tanah dan Perisai: Pada FPC (Litar Bercetak Fleksibel) atau PCB, gunakan talian GND untuk mengasingkan isyarat RGB daripada sumber hingar seperti lampu latar PWM dan talian bekalan kuasa.

Pemadanan Penamatan: Jika jarak penghantaran melebihi 10cm, perintang siri (22Ω–100Ω) boleh ditambah pada hujung LCD untuk menyekat pantulan isyarat.

II. Bekalan Kuasa dan Kawalan Penggunaan Kuasa

1. Reka Bentuk Bekalan Kuasa Berbilang Saluran

Keperluan biasa termasuk: VDD (voltan logik, biasanya 3.3V/1.8V), VCI (voltan pemacu, ~3.3V), dan voltan pemacu LED lampu latar (antara 3.5V hingga 20V, bergantung pada bilangan LED dalam siri).

Adalah disyorkan untuk menggunakan LDO bunyi rendah (seperti TPS7A47) untuk membekalkan VDD dan VCI, dengan itu menghalang bunyi riak daripada menukar bekalan kuasa daripada mengganggu keseragaman paparan.

2. Strategi Penjimatan Kuasa Lampu Latar

Paparan khusus ini menampilkan lampu latar yang terdiri daripada 6 LED, memberikan kecerahan tinggi 800 nits untuk memastikan kebolehbacaan yang jelas walaupun di bawah cahaya matahari langsung. Sebagai alternatif, IC pemacu LED berkecekapan tinggi (seperti LP8556) boleh digunakan untuk menyokong skim kawalan hibrid yang menggabungkan peredupan PWM (disyorkan >1 kHz untuk mengelakkan kelipan) dan peredupan analog.

Pelarasan Kecerahan Automatik: Menggabungkan penderia cahaya ambien (seperti APDS-9301) untuk melaraskan lampu latar secara dinamik berdasarkan keadaan pencahayaan ambien, dengan itu mencapai penjimatan kuasa lebih 30%.

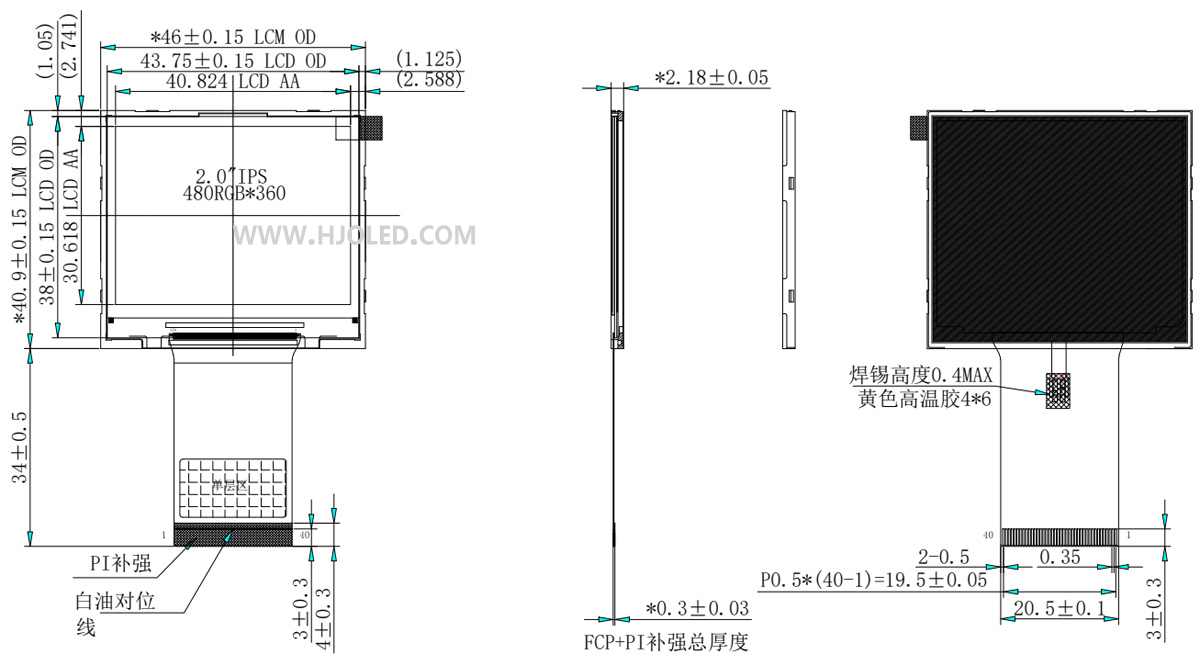

3. Paparan TFT HD 2.0-inci: Ini ialah paparan berorientasikan landskap yang menampilkan resolusi definisi tinggi 480 × 360 piksel. Ia menggunakan IC pemacu ST7701S dan antara muka RGB. Apabila mereka bentuk papan utama, adalah penting untuk mengesahkan bahawa CPU hos menyokong paparan resolusi tinggi dan antara muka RGB untuk mengelakkan senario di mana CPU tidak mempunyai kapasiti untuk memacu paparan dengan berkesan. Konfigurasi landskap 480 × 360 mempunyai nisbah bidang 4:3; oleh itu, arah imbasan mesti dikonfigurasikan dengan betul semasa pemulaan perisian (biasanya melalui bit MV/MX/MY perintah 0x36) untuk mengelakkan imej yang dipaparkan daripada diputar sebanyak 90 darjah.

III. EMC dan Kekebalan Gangguan

1. Perisai Modul LCD

Letakkan buih konduktif di antara modul lampu latar dan PCB; selain itu, balut FPC (Litar Bercetak Fleksibel) dalam kerajang tembaga dan kisar untuk meminimumkan hingar yang dipancarkan.

2. Penyahgandingan Bekalan Kuasa

Pada setiap input bekalan kuasa, pasangkan kapasitor seramik 10 μF selari dengan kapasitor frekuensi tinggi 0.1 μF, letakkannya berdekatan dengan penyambung LCD.

3. Perlindungan Isyarat Penyegerakan

Masukkan manik ferit (seperti BLM18PG121SN1) secara bersiri dengan isyarat HSYNC dan VSYNC untuk menapis bunyi frekuensi tinggi.

IV. Pengujian dan Pengesahan

1. Pengesahan Urutan KuasaSahkan bahawa jujukan pemasaan bekalan kuasa dan isyarat untuk pengawal hos dan modul LCD mematuhi keperluan yang dinyatakan dalam lembaran data masing-masing (cth., lebar nadi tetapan semula >10 ms).

2. Ujian Kualiti Paparan

Gunakan corak ujian warna pepejal dan papan dam untuk memeriksa tompok warna, kelipan dan kegigihan imej (ghosting). Gunakan osiloskop untuk mengukur jitter PCLK (jam piksel); nilai ini harus kekal di bawah 5% daripada tempoh jam.

3. Perlindungan ESD

Pasang tatasusunan diod TVS (seperti SRV05-4) pada antara muka FPC untuk memastikan pematuhan dengan piawaian IEC 61000-4-2 Tahap 4.

     Melalui pelaksanaan strategi reka bentuk yang disebutkan di atas, adalah mungkin untuk mencapai prestasi paparan definisi tinggi yang stabil dalam jejak fizikal yang terhad, dengan itu memanjangkan hayat bateri peranti pegang tangan. Kami mengesyorkan bahawa, sebaik sahaja prototaip dihasilkan, keutamaan diberikan untuk menguji penggunaan kuasa dan EMI, serta menjalankan pengesahan ketahanan FPC sebagai persediaan untuk pengeluaran besar-besaran. Teknologi Shenzhen Hongjia mempunyai kepakaran khusus selama 12 tahun dalam R&D, pembuatan dan penjualan skrin paparan antara 1.14 hingga 12.1 inci, bersama-sama dengan skrin sentuh yang disertakan. Rangkaian produk komprehensif kami termasuk paparan definisi tinggi, kecerahan tinggi dan berbentuk tidak teratur, menampilkan pelbagai pilihan antara muka. Beroperasi dari kemudahan pengilangan khusus kami sendiri yang dilengkapi dengan jentera pengeluaran automatik sepenuhnya, kami dengan bangganya melayani banyak syarikat Fortune 500 di seluruh dunia. Tambahan pula, kami menawarkan jaminan perkhidmatan selepas jualan selama 36 bulan, memastikan anda menikmati ketenangan fikiran sepenuhnya.
