Aplikasi Skrin LCD 2.4-inci dengan Antara Muka RGB Bersiri 6-bit dalam Produk Elektronik

     Skrin LCD 2.4-inci dengan resolusi 240*320 sangat biasa di pasaran, dan antara mukanya biasanya standard.  Hari ini, jurutera di Shenzhen Hongjia Technology akan berkongsi antara muka yang kurang biasa: skrin TFT 2.4 inci dengan antara muka RGB bersiri 6-bit. Gabungan ini menawarkan keseimbangan yang sangat baik antara kos, prestasi dan kerumitan reka bentuk, dan digunakan secara meluas dalam peranti rendah hingga sederhana yang memerlukan tahap kualiti paparan tertentu.

1. Apakah antara muka RGB bersiri 6-bit?

A. RGB: Merujuk kepada memandu setiap piksel skrin menggunakan garisan data warna utama merah, hijau dan biru.

B. 6-bit: Menunjukkan bahawa kedalaman setiap komponen warna (R, G, B) ialah 6 bit, iaitu, 64 tahap skala kelabu. Kedalaman warna gabungan bagi satu piksel ialah 262K warna (64 * 64 * 64 = 262,144). Ini sedikit lebih rendah dari segi kesetiaan warna daripada RGB 16-bit (65K warna) atau 24-bit (16.7M warna) biasa, tetapi ia secara amnya mencukupi untuk banyak aplikasi imej bukan profesional untuk mata manusia.

C. Siri: Ini adalah kuncinya. Tidak seperti antara muka RGB selari tradisional (yang memerlukan sebilangan besar data dan talian kawalan seperti VSYNC, HSYNC, DE, D0-D15/23, biasanya >20 baris), RGB bersiri menghantar data RGB bagi setiap piksel melalui sepasang garis jam pembezaan (CLK+/CLK-) dan 3 pasang talian data pembezaan (R+, R-; B+, R-); B+, R-; G+.

D. Bilangan talian fizikal: 6 pasang talian pembezaan + talian pembumian dan kuasa yang mungkin, mengurangkan bilangan talian dengan ketara (biasanya hanya 8-12 kabel fizikal).

E. Protokol: Biasanya mengikut bentuk ringkas protokol DSI (Antara Muka Bersiri Paparan) MIPI D-PHY, atau varian peringkat lebih tinggi antara muka SPI. Dalam skrin 2.4-inci gred pengguna, ia sering dirujuk sebagai "RGB bersiri" atau "antara muka RGB SPI," pada asasnya menggunakan penyeri bersiri untuk menukar isyarat RGB selari kepada aliran data bersiri.

 2. Kelebihan Gabungan (Mengapa reka bentuk ini?)

Gabungan "saiz skrin kecil + kedalaman warna sederhana hingga rendah + antara muka bersiri" ini menunjukkan kelebihan teras berikut dalam aplikasi:

A. Pendawaian berkurangan dengan ketara: Ini adalah kelebihan yang paling menonjol. Mengurangkan bilangan wayar daripada 20+ dalam antara muka selari kepada sekitar 10 menghasilkan:

Kurang ruang yang diperlukan untuk penghalaan antara pengawal utama dan skrin, berpotensi mengurangkan bilangan lapisan PCB dan memudahkan susun atur.

Penggunaan penyambung FPC yang lebih kecil, lebih murah, menjimatkan ruang dan kos BOM.

Lebih sedikit wayar membawa kepada kadar kegagalan yang lebih rendah pada titik sambungan dan reka bentuk anti-gangguan yang lebih mudah.

B. Kos dikurangkan:

Kos PCB, kos penyambung dan kos pemasangan semuanya dikurangkan kerana wayar yang lebih sedikit.

Bilangan GPIO yang diperlukan oleh cip kawalan utama dikurangkan, membolehkan pemilihan MCU atau MPU yang lebih menjimatkan dengan pin yang lebih sedikit.

C. Penggunaan kuasa yang dikurangkan:

Isyarat pembezaan bersiri mempunyai ayunan voltan yang lebih rendah dan kurang gangguan elektromagnet, menyebabkan penggunaan kuasa yang lebih rendah berbanding isyarat tahap TTL selari.

Lebih sedikit wayar bermakna kurang kapasiti parasit, dan kuasa yang diperlukan untuk memandu juga berkurangan.

D. Memenuhi keperluan prestasi:

Untuk skrin QVGA 2.4-inci, jumlah piksel ialah 76,800. Pada kadar segar semula 60Hz, lebar jalur data yang diperlukan adalah lebih kurang: 76800 * 18 bit/piksel * 60Hz ≈ 83 Mbps. Walaupun dengan warna 6-bit (18 bit/piksel), kelajuan biasa antara muka bersiri (beratus-ratus Mbps hingga lebih 1 Gbps) adalah lebih daripada mencukupi, meninggalkan ruang kepala yang mencukupi.

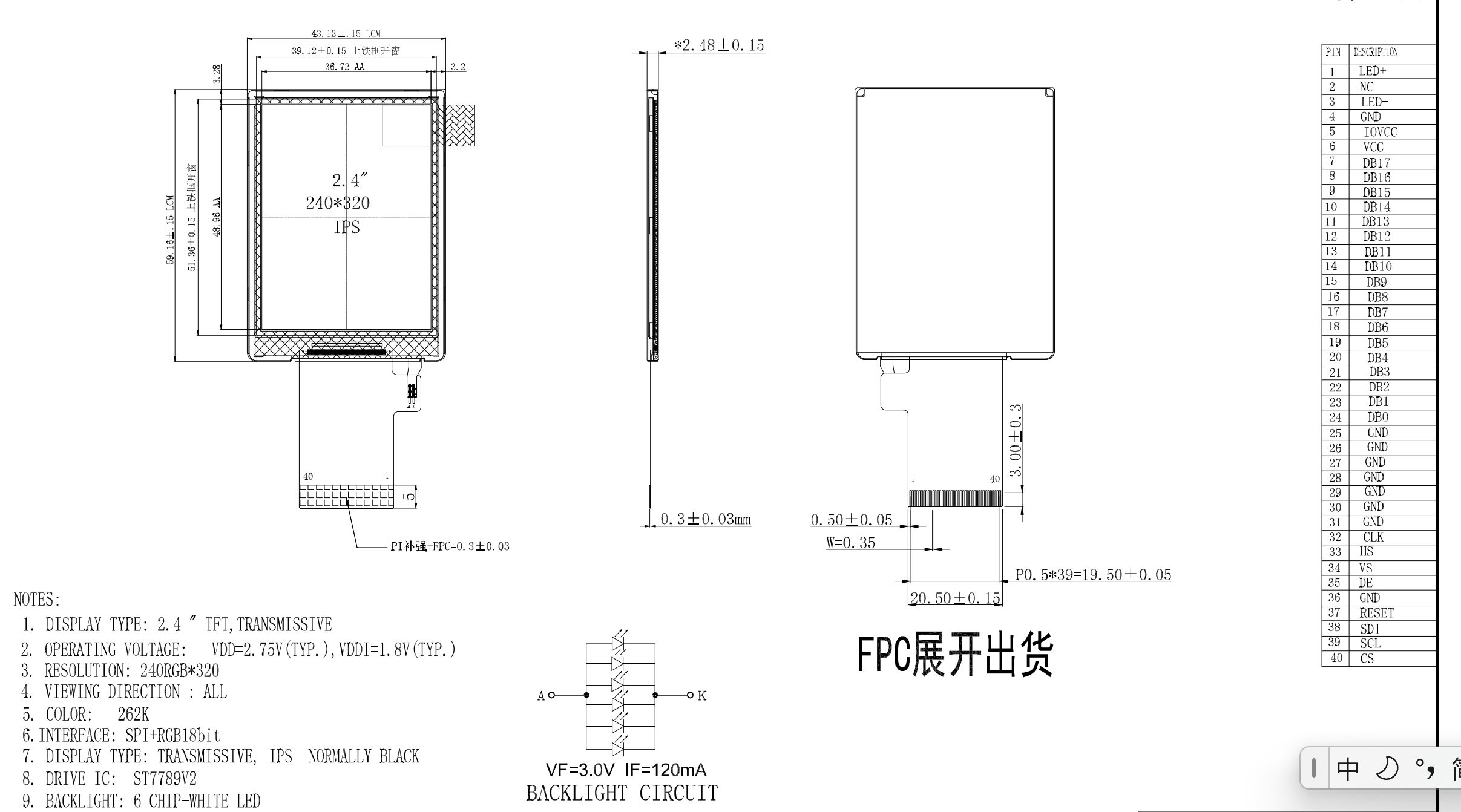

     Teknologi Shenzhen Hongjia menghasilkan paparan LCD 2.4-inci secara besar-besaran dengan antara muka RGB bersiri 6-bit, model HJ2408-18-A1.  Kami mengalu-alukan pertanyaan daripada pelanggan melalui e-mel. Skrin LCD 2.4-inci dengan antara muka RGB bersiri 6-bit ialah penyelesaian paparan terbenam yang sangat dioptimumkan. Melalui teknologi utama penyiaran antara muka, ia mencapai reka bentuk yang dipermudah, kebolehpercayaan yang dipertingkatkan dan mengurangkan kos keseluruhan tanpa mengorbankan pengalaman visual dengan ketara (untuk aplikasi imej bersaiz kecil, bukan profesional), menjadikannya salah satu pilihan klasik untuk paparan dalam peranti pintar kompak moden.
