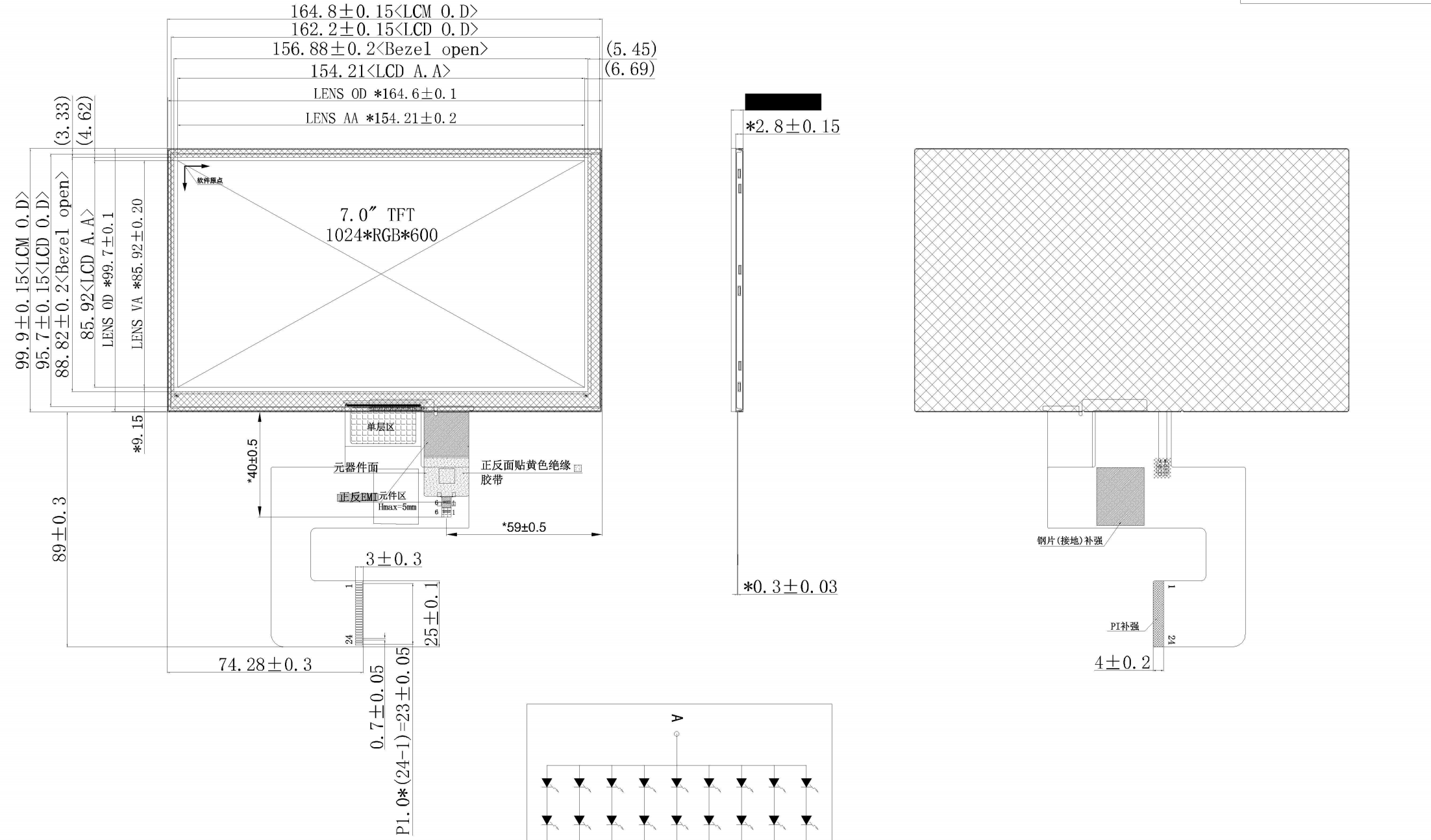

Analisis Senario Aplikasi untuk Skrin Landskap IPS 7-inci dengan Resolusi 1024×600, MIPI 2-Channel, 24-PIN Skrin Sentuh Kapasitif

       Skrin landskap TFT 7-inci biasanya mempunyai resolusi 1024*600 dan antara muka MIPI 4 saluran. Skrin LCD 2-saluran jarang berlaku, dan yang menyepadukan kabel skrin sentuh kapasitif dengan kabel skrin LCD adalah lebih jarang, meningkatkan beban kerja untuk jurutera perkakasan. Jurutera Teknologi Shenzhen Hongjia telah berjaya menghasilkan skrin landskap IPS 7-inci secara besar-besaran dengan resolusi 1024*600, antara muka MIPI 2 saluran dan skrin sentuh kapasitif. Penyambung 24-PIN menyepadukan skrin sentuh dan isyarat paparan, dengan antara muka kabel tunggal untuk reka bentuk pelanggan yang lebih mudah.

       7 inci, 1024×600 (kira-kira nisbah bidang 15:9, hampir 16:9). Ini ialah spesifikasi paparan tahap kemasukan ke julat pertengahan biasa, kos efektif dan mampu memenuhi kebanyakan keperluan paparan antara muka grafik asas, tetapi ketumpatan pikselnya (kira-kira 169 PPI) tidak setinggi skrin resolusi lebih tinggi. IPS (In-Plane Switching) menawarkan kelebihan seperti sudut pandangan yang luas, pembiakan warna yang baik dan konsistensi yang tinggi. Tidak kira sudut tontonan, pengecilan warna dan kecerahan adalah minimum, menjadikannya ideal untuk aplikasi yang memerlukan berbilang penonton atau operasi dari sudut yang berbeza (seperti kawalan industri, sistem kawalan rumah pintar dan peranti mudah alih).

Kelebihan dan Senario Berkenaan:

1. Baki Kos-Prestasi: Gabungan ini menawarkan nilai yang sangat baik. IPS menyediakan pengalaman tontonan yang unggul, manakala MIPI menjimatkan ruang papan dan penggunaan kuasa. Dua saluran menyediakan lebar jalur yang mencukupi pada 1024×600@60Hz.

2. Diutamakan untuk Peranti Terbenam dan Mudah Alih:

A. HMI Perindustrian: Skrin sentuh industri, antara muka instrumen; sudut tontonan IPS yang luas membolehkan pengendali melihat dengan jelas dari kedudukan yang berbeza.

B. Kawalan Rumah Pintar: Panel kawalan rumah, paparan get laluan pintar; antara muka MIPI memudahkan pengecilan peranti.

C. Peranti Perubatan Mudah Alih: Instrumen ujian pegang tangan dengan keperluan penggunaan kuasa dan kebolehpercayaan yang tinggi.

D. Pasaran Selepas Automotif/Paparan Tambahan: Seperti kamera undur, sistem hiburan tempat duduk belakang (perhatikan keperluan gred automotif).

E. Peranti Komersial: Mesin POS, terminal layan diri, sistem beratur.

F. Peranti IoT Berkuasa Rendah: Terminal paparan maklumat lanjutan. 3. Analisis Keperluan Lebar Jalur: Kira anggaran lebar jalur yang diperlukan.

3 Jam Piksel ≈ (Piksel Mendatar + Kosong) × (Baris Menegak + Kosong) × Kadar Segar Semula. Anggaran ringkas: 1024×600@60Hz, RGB888 (kedalaman warna 24-bit).

Kadar Data ≈ 1024 × 600 × 60 × 24 ≈ 884 Mbps. Jalur lebar teori biasa bagi lorong MIPI DSI 2 adalah melebihi 1 Gbps (bergantung pada kekerapan jam tertentu), mencukupi untuk memacu dengan lancar resolusi ini dengan margin tertentu.

      Secara ringkasnya, paparan landskap IPS (1024×600) 7 inci dengan lorong MIPI 2 ialah penyelesaian matang yang mencapai keseimbangan yang sangat baik dalam kos, kesan paparan, penggunaan kuasa dan pendudukan ruang. Ia sangat sesuai untuk pelbagai aplikasi paparan terbenam jarak pertengahan, terutamanya dalam senario yang memerlukan sudut tontonan yang luas, konsistensi warna dan penjimatan ruang.
