Adakah lebih baik menggunakan penyambung B TO B atau palam jari emas untuk kabel paparan fleksibel?

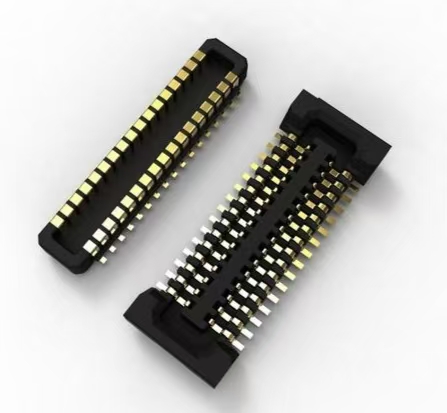

       Ramai pelanggan menghadapi isu ini semasa memilih paparan: sesetengah kabel paparan fleksibel menggunakan penyambung B2B, manakala yang lain menggunakan palam jari emas terus. Mereka tidak pasti yang mana untuk dipilih. Kejuruteraan Teknologi Shenzhen Hongjia menyediakan analisis mudah di sini:

1. Penyelesaian Penyambung

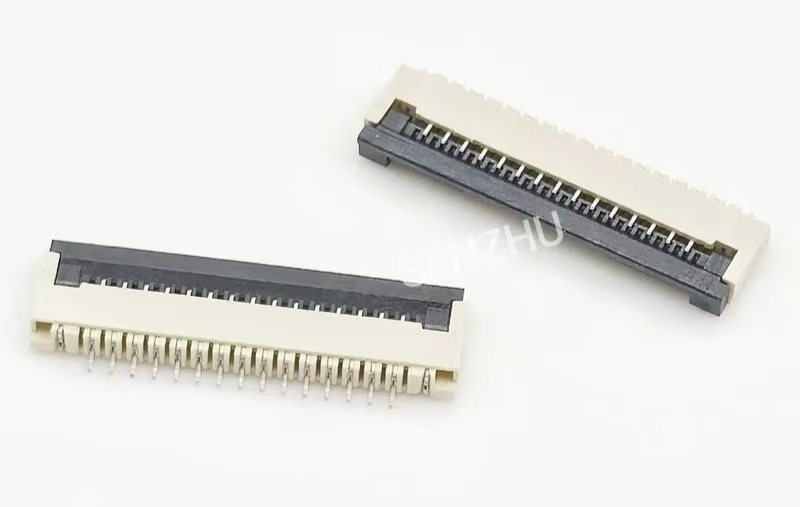

Kaedah ini memerlukan penyambung berasingan (biasanya penyambung ZIF atau LIF) yang dipateri pada papan induk. Papan litar fleksibel dimasukkan terus ke dalam penyambung ini dan diikat dengan tuil pengunci.

· Kelebihan:

· Kebolehpercayaan Tinggi: Mekanisme penguncian mekanikal memastikan sambungan yang kuat, menahan getaran dan hentaman dengan berkesan, dan memberikan rintangan sentuhan yang stabil.

· Pemasangan dan Pembaikan Mudah: Mudah digunakan oleh pengendali, dengan toleransi penjajaran yang besar. Jika skrin atau kabel rosak, mekanisme penguncian boleh dibuka dengan mudah untuk diganti tanpa merosakkan papan induk.

· Perlindungan Antara Muka: Penyambung bertindak sebagai "pengorbanan," dengan haus terutamanya berlaku pada penyambung itu sendiri, manakala pad pateri pada papan induk dilindungi. Menggantikan penyambung jauh lebih murah daripada membaiki papan induk.

• Kelemahan:

• Penghunian Angkasa: Penyambung itu sendiri mempunyai ketinggian tertentu, menimbulkan cabaran untuk reka bentuk yang bertujuan untuk nipis dan ringan yang melampau.

• Kos Lebih Tinggi: Meningkatkan kos bahan penyambung.

• Struktur Kompleks: Memerlukan ruang dan ketinggian untuk penyambung dalam susun atur papan induk.

2. Penyelesaian Kemasukan Jari Emas Terus

Kaedah ini memasukkan terus jari emas (pad bersalut emas terdedah) kabel FPC ke dalam spring atau slot yang sepadan pada papan induk, bergantung pada tekanan struktur luaran (seperti perisai logam, skru atau bingkai plastik) untuk mengekalkan sentuhan.

• Kelebihan:

• Kenipisan dan Ringan Melampau: Menghilangkan ketinggian penyambung, menjadikannya penyelesaian pilihan untuk mencapai reka bentuk ultra-nipis.

• Kos Rendah: Menghapuskan penyambung, dengan ketara mengurangkan kos dalam pengeluaran besar-besaran.

• Struktur Mudah: Memudahkan susun atur papan induk.

• Kelemahan:

• Risiko Kebolehpercayaan Tinggi: Kualiti sentuhan bergantung sepenuhnya pada keseragaman dan ketahanan tekanan luaran yang digunakan. Selepas penggunaan yang berpanjangan, tekanan mungkin longgar, menyebabkan sentuhan yang lemah. Getaran dan titisan juga boleh menjejaskan sambungan dengan mudah.

• Sukar untuk dipasang: Penjajaran memerlukan ketepatan yang melampau, biasanya memerlukan peralatan automatik. Operasi manual adalah sukar dan terdedah kepada kerosakan jari emas kerana salah jajaran.

• Hampir mustahil untuk dibaiki: Selepas beberapa sisipan dan penyingkiran, jari emas mungkin haus atau rosak. Semasa pembaikan, menarik kabel secara terus boleh menyebabkan jari emas tertanggal atau mencacatkan sesentuh papan induk, mengakibatkan kerosakan kekal.

3. Jadi bagaimana kita harus memilih?

• Pilih penyambung jika:

• Produk mempunyai keperluan kebolehpercayaan yang tinggi dan perlu menahan getaran dan persekitaran kejutan tertentu (cth., paparan automotif, peralatan industri).

• Produk perlu mudah untuk dikeluarkan dan dibaiki (cth., komputer riba biasa, monitor).

• Produk elektronik pengguna konvensional di mana ruang dalaman tidak terhad.

• Pilih penyambung pasang terus jari emas jika:

• Kenipisan dan ringan adalah keutamaan tertinggi, dan beberapa kebolehselenggaraan serta kemudahan pemasangan boleh diterima (cth., sambungan dalaman dalam komputer riba dan tablet ultra nipis mewah).

• Sangat sensitif kos dan memerlukan jumlah pengeluaran besar-besaran, peralatan automatik berketepatan tinggi memastikan hasil pemasangan yang tinggi.

• Direka sebagai "boleh guna", hampir tidak memerlukan pembongkaran selepas pemasangan (cth., sambungan kabel skrin di dalam banyak telefon mudah alih).

     Dalam industri elektronik pengguna hari ini, kedua-dua teknologi digunakan secara meluas, sering muncul dalam peranti yang sama. Contohnya, dalam komputer riba ultra-nipis, sambungan utama antara papan induk dan skrin mungkin menggunakan penyambung terus jari emas demi kenipisan, manakala sambungan antara papan induk dan komponen seperti pad sentuh dan papan kekunci mungkin menggunakan penyambung tradisional. Jika kebolehpercayaan dan kebolehselenggaraan adalah lebih penting daripada menyimpan sebahagian kecil daripada milimeter dalam ketebalan, maka penyambung adalah pilihan yang lebih dipercayai dan matang. Jika anda sedang membina produk baharu yang sangat nipis dan sensitif kos dengan barisan pengeluaran automatik berketepatan tinggi, anda harus mempertimbangkan dengan teliti penyelesaian penyambung terus jari emas.
