Cara membezakan kualiti kabel fleksibel skrin LCD

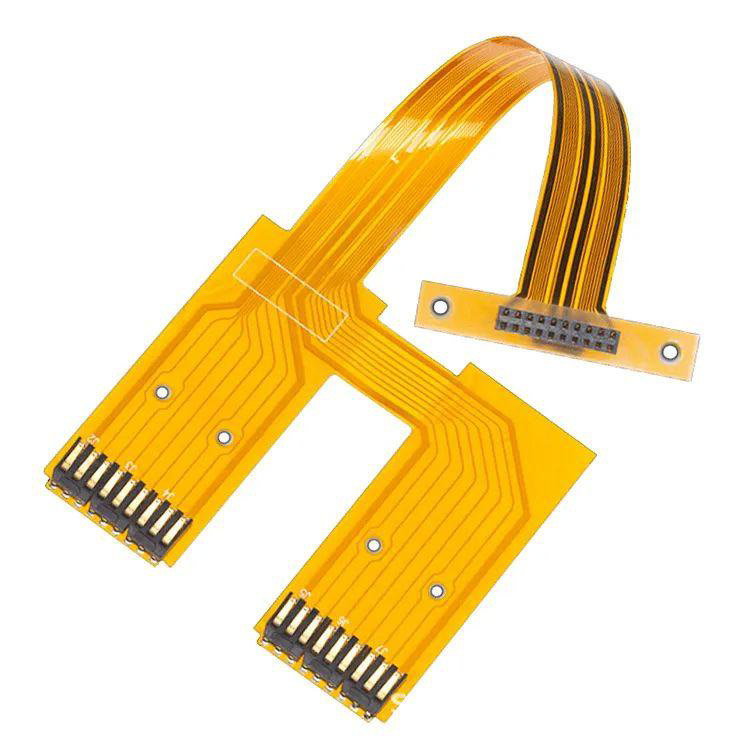

     Pelanggan sering bertanya bagaimana membezakan kualiti kabel fleksibel skrin LCD. Pertama sekali, kita mesti tahu apa kabel fleksibel. Kabel fleksibel juga dipanggil kabel rata fleksibel (FFC). Mereka digunakan terutamanya untuk menyambungkan skrin LCD dan papan litar lain untuk menghantar isyarat atau kuasa. Kualiti secara langsung memberi kesan kepada kesan paparan dan kestabilan.

      Jika pelanggan menghadapi masalah paparan skrin dan ingin memeriksa sama ada ia disebabkan oleh kabel fleksibel, mereka boleh menyemak dari aspek berikut, termasuk penampilan, bahan, proses, dan ujian berfungsi untuk membezakan:

Perlu diingatkan bahawa skrin paparan mungkin tidak memaparkan biasanya kadang -kadang bukan kerana kabel fleksibel itu sendiri, tetapi kerana pengoksidaan antara muka atau masalah motherboard, tetapi kabel fleksibel adalah yang paling mudah untuk diperiksa sebagai komponen penyambung. Oleh itu, apabila membezakan masalah, pelbagai faktor harus dipertimbangkan secara komprehensif, dan anda tidak boleh melihat satu titik.

A. Pemeriksaan Penampilan: Penghakiman Awal Kualiti FPC

1. Integriti permukaan

· Kabel fleksibel berkualiti tinggi: permukaan licin dan rata, tanpa calar, retak, lekapan atau lipatan (terutamanya di tepi dan lipatan).

· Kabel fleksibel berkualiti rendah: Mungkin terdapat calar yang jelas, mengelupas permukaan, atau protrusions/lekukan tempatan akibat proses pengeluaran yang lemah (mudah disembunyikan kotoran atau pecah).

2. Jari emas (hujung kenalan) status

Jari emas adalah bahagian utama sambungan antara kabel fleksibel dan antara muka, yang secara langsung mempengaruhi prestasi hubungan:

· Berkualiti tinggi: Jari emas mempunyai warna seragam (emas terang), tiada lapisan oksida di permukaan (tidak hitam atau putih), tiada calar atau ubah bentuk, dan tepi yang kemas.

· Kualiti yang buruk: Jari emas mungkin gelap, teroksida (hitam/putih), tercalar, atau tepi mungkin kasar kerana ketepatan acuan yang lemah (mudah untuk terjebak atau hubungan yang lemah apabila dimasukkan ke dalam antara muka).

3. Fleksibiliti dan kekuatan badan kabel

Kabel fleksibel perlu mengambil kira kedua -dua "kelembutan" dan "ketangguhan", dan ia tidak mudah untuk dipecahkan selepas lenturan berulang:

· Berkualiti tinggi: Badan kabel boleh dipulihkan secara semula jadi apabila perlahan-lahan dilipat dengan tangan (lenturan tanpa kekerasan), tanpa lipatan yang jelas; Konduktor (wayar tembaga dalaman) tidak mempunyai bunyi pecah apabila diregangkan.

· Kualiti yang buruk: Mungkin terlalu tegar (lapisan penebat terlalu tebal) atau terlalu lembut (konduktor terlalu nipis), dan boleh memecahkan atau menghilangkan selepas membongkok beberapa kali (lapisan penebat dan konduktor dipisahkan).

B. Bahan dan Proses: Menentukan ketahanan dan penghantaran isyarat

1. Lapisan Penebat dan Bahan Lapisan Meliputi

Bahan lapisan penebat (lapisan luar membungkus konduktor) dan lapisan penutup (salutan untuk melindungi jari emas) kabel fleksibel secara langsung mempengaruhi rintangan suhu dan rintangan kakisan:

· Kualiti tinggi: Biasanya PET (poliester) atau suhu tahan suhu tinggi PVC digunakan, dengan rintangan suhu yang kuat (-40 ℃ ~ 125 ℃) dan rintangan kakisan kimia;

· Kualiti yang buruk: Boleh menggunakan plastik kitar semula atau PVC kos rendah, dengan rintangan suhu yang lemah (melembutkan dan ubah bentuk pada suhu tinggi).

2. Bahan dan struktur konduktor

Konduktor kebanyakannya foil tembaga atau dawai tembaga tinned, yang secara langsung mempengaruhi kekonduksian dan rintangan pengoksidaan:

· Berkualiti tinggi: Konduktor adalah tembaga elektrolitik kemuliaan tinggi (≥99.9%), tinned secara merata (ketebalan sederhana), dan tidak mempunyai bintik pengoksidaan; Kawasan keratan rentas memenuhi standard (seperti 0.1mm², 0.15mm², dan lain-lain), dan nilai rintangan adalah rendah (boleh disahkan dengan mengukur rintangan dengan multimeter).

· Kualiti yang buruk: Tembaga tembaga atau tembaga yang tidak dikitar semula boleh digunakan, lapisan tinning adalah nipis dan tidak sekata (pendedahan tembaga tempatan mudah dioksidakan), konduktor terlalu nipis (kawasan keratan rentas yang tidak mencukupi), dan nilai rintangan adalah tinggi (menyebabkan pelemahan isyarat atau bekalan kuasa yang tidak mencukupi).

3. Proses Crimping (pemasangan dengan penyambung)

Sekiranya kabel fleksibel telah dikebumikan dengan penyambung (seperti penyambung FPC), kualiti crimping perlu diperiksa:

· Berkualiti tinggi: Crimping adalah ketat, konduktor bersentuhan penuh dengan pin penyambung (tiada kehelan atau kelonggaran), lapisan penebat dipotong dengan tepat (tiada lekatan sisa), dan ketegasan keseluruhan.

· Kualiti yang buruk: longgar crimping (hubungan yang tidak mencukupi antara konduktor dan pin), lapisan penebat sisa (mungkin litar pintas), atau mengimbangi kedudukan crimping (menyebabkan beberapa pin gagal dijalankan).

C. Ujian Fungsian: Sahkan prestasi sebenar

Berdasarkan penampilan dan bahan sahaja mungkin tidak mencukupi, dan pengesahan ujian sebenar diperlukan:

1. Ujian Kesinambungan (Multimeter)

Gunakan julat rintangan (julat bip) multimeter untuk mengukur kesinambungan pin yang sepadan dengan jari emas di kedua -dua hujung kabel fleksibel:

· Kualiti yang baik: Semua pin yang perlu dijalankan hendaklah bip (rintangan ≤ beberapa ohm); Pin tanpa keperluan sambungan tidak boleh dijalankan (tak terhingga).

· Kualiti yang kurang baik: Mungkin terdapat litar litar (tiada bip pada pin tertentu), litar pintas (pengaliran pin yang tidak relevan), atau nilai rintangan yang tidak normal (seperti> 10Ω, mengakibatkan pelemahan isyarat).

2. Ujian penghantaran isyarat (kaedah penggantian)

Jika skrin LCD mempunyai masalah seperti bunyi skrin, kelip-kelip, skrin hitam, dan lain-lain, ia boleh digantikan dengan kabel lembut berkualiti tinggi yang diketahui:

· Paparan biasa selepas penggantian → kabel lembut asal boleh rosak atau berkualiti;

· Masih tidak normal selepas penggantian → masalah mungkin berada di skrin, papan induk atau antara muka.

3. Ujian Ketahanan (Pemerhatian Penggunaan Jangka Panjang)

Untuk senario penggunaan frekuensi tinggi (seperti telefon bimbit, monitor), prestasi kabel lembut selepas penyambungan berulang dan unplugging dan lenturan dapat diperhatikan:

· Berkualiti tinggi: Tiada hubungan atau kerosakan yang lemah selepas beberapa bulan penggunaan;

· Kualiti rendah: Pengoksidaan jari emas, kerosakan badan kabel atau ketidakstabilan isyarat dalam masa yang singkat (seperti 1 ~ 2 minggu).

      Berdasarkan penghakiman di atas, kabel lembut berkualiti tinggi mesti memenuhi keperluan berikut: Tiada kerosakan pada penampilan, jari-jari emas yang cerah tanpa pengoksidaan, bahan tahan panas dan tahan kakisan, konduktor konduktor yang baik, dan proses crimping yang tepat. Sekiranya paparan tidak normal, berikan keutamaan untuk memeriksa kabel lembut (terutamanya jari emas dan selekoh), yang boleh disahkan dengan cepat oleh kaedah penggantian dan ujian multimeter. Teknologi Shenzhen Hongjia memberi tumpuan kepada penyelidikan dan pembangunan, pengeluaran dan jualan skrin LCD 1.14 inci-12.1 inci dan skrin sentuhan sokongan, dengan 12 tahun pengalaman industri. FPC yang kami gunakan sangat dipercayai, tahan terhadap pengoksidaan, dan mempunyai fleksibiliti yang baik. Kandungan emas jari-jari emas plug-in adalah 1.5-2.0μ, yang sesuai untuk industri ketenteraan, instrumen dan peralatan, elektronik pengguna dan produk lain. Kami telah berkhidmat banyak syarikat Fortune 500 dan telah menerima pujian daripada pelanggan. Produk kami mesti melalui 12 proses pemeriksaan dari bahan masuk ke penghantaran, supaya pelanggan tidak bimbang.
